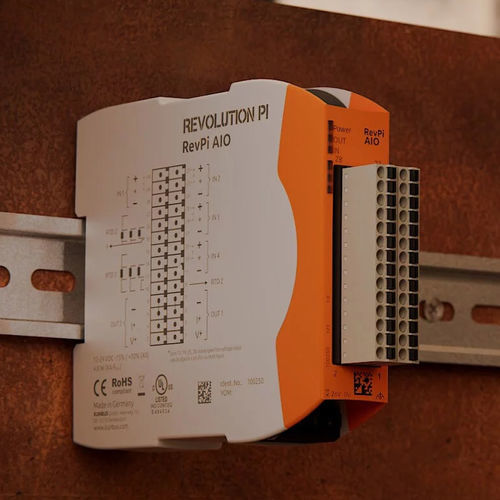

Módulo E/S analógico RevPi AIO

com 4 entradas analógicascom 2 saídas analógicasde tensão

Para além de três módulos de expansão de E/S digitais diferentes, está também disponível um módulo de expansão de E/S analógicas. Ao utilizar o RevPi AIO, um sistema Revolution Pi é expandido com 4 entradas analógicas, 2 saídas analógicas e 2 canais RTD. Como todos os módulos de E/S, o RevPi AIO possui um conetor de E/S de 28 pinos na parte frontal. As entradas, saídas e canais RTD são isolados galvanicamente entre si e do circuito lógico. O RevPi AIO está protegido contra interferências de acordo com os requisitos da norma EN 61131-2 e pode funcionar a uma temperatura ambiente de -30 °C a 55 °C. Para além disso, o módulo de E/S analógica é certificado pela UL (UL-File-No. E494534). O RevPi AIO possui 4 entradas analógicas para ligação de sensores analógicos, como um sensor de nível ou de proximidade. Gamas de entrada suportadas para tensão e corrente: Gama de entrada de tensão 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V Gama de entrada de corrente: 0 - 20 mA 0 - 24 mA +/- 25 mA O RevPi AIO possui 2 saídas analógicas com uma resolução de 16 bits para ligar actuadores analógicos. Gamas de saída suportadas para tensão e corrente: Gama de saída de tensão 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 0 - 5.5 V 0 - 11 V +/- 5.5 V +/- 11 V Gama de saída de corrente: 0 - 20 mA 0 - 24 mA
