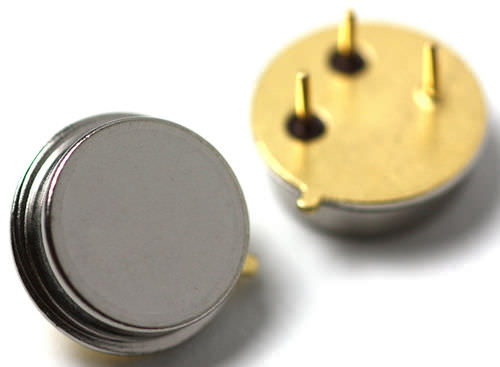

Filtro eletrônico passa-baixa 315 MHz | RF3417

passivode ondas acústicas de superfíciede passagem

O RF3417 é um filtro de onda acústica de superfície (SAW) de baixa perda, compacto e econômico, projetado para fornecer seletividade de front-end em receptores de 315,0 MHz. Os projetos do receptor usando este filtro incluem superhet com 10,7 MHz ou 500 kHz IF, conversão direta e superregen. As aplicações típicas desses receptores são dispositivos de segurança e controle remoto sem fio (especialmente para entrada sem chave automotiva) que operam nos EUA sob a Parte 15 da FCC, no Canadá sob DOC RSS-210 e na Itália. Esse filtro de dupla ressonância (CRF) usa colocação nula seletiva para fornecer supressão, tipicamente maior que 40 dB, das respostas espúrias de LO e imagem de receptores superhet com IF de 10,7 MHz. RFM’s avançada SAW design e tecnologia de fabricação é utilizado para alcançar alto desempenho e muito baixa perda com correspondência impedância externa simples (não incluído). A construção em quartzo proporciona excelente estabilidade de frequência em uma ampla faixa de temperatura.
