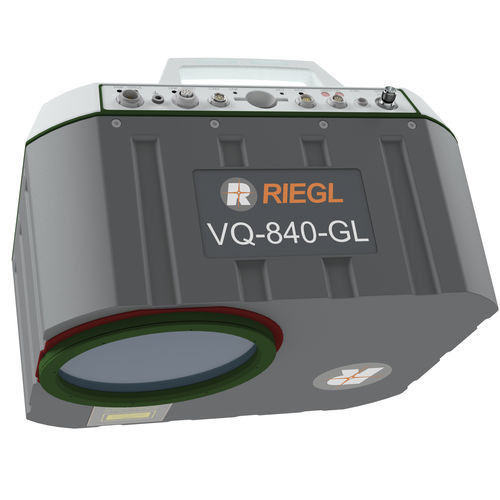

Scanner 2D VQ-840-GL

para medição de grandes distânciasa laserLiDAR

O RIEGL® VQ-840-GL é um scanner laser aerotransportado compacto e totalmente integrado para levantamentos topográficos e batimétricos combinados. O fator de forma comprovado e a utilização de material muito leve permitem um peso reduzido de menos de 10 kg (22 lbs), tornando o VQ-840-GL adequado para integração em aeronaves tripuladas e UAVs. O scanner efectua medições de alcance laser para levantamentos de alta resolução da topografia subaquática com um feixe laser verde visível e estreito, emitido por uma fonte laser pulsada. Sob reserva de clareza, neste comprimento de onda específico, o feixe laser penetra na água permitindo medição de alvos submersos. A medição da distância baseia-se na medição do tempo de voo com impulsos laser muito curtos e subsequente digitalização do eco e processamento em linha da forma de onda. Para lidar com situações de alvos com sinais de ecos múltiplos mais complexos, para além do processamento em linha das formas de onda, as formas de onda de ecos digitalizadas podem ser armazenadas no cartão de armazenamento de dados amovível para posterior análise em linha da forma de onda completa. O feixe laser é deflectido num padrão de varrimento elíptico e atinge a superfície da água num ângulo de incidência com baixa variação. O VQ-840-GL pode ser complementado com um sensor de navegação inercial para posterior estimativa da localização e orientação do instrumento. Como opção adicional, pode ser integrada uma câmara digital de alta resolução. A estrutura mecânica interna robusta, juntamente com a caixa à prova de poeiras e salpicos de água, permite um funcionamento a longo prazo em plataformas aéreas.
