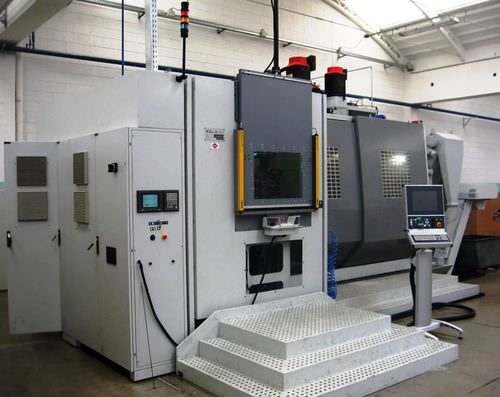

Fresadora CNC de 3 eixos TSP 1

verticalHSK-100-Acom trocador de pallet integrado

Máquina para fins especiais para a operação de fresagem da placa de reforço do cárter de seis cilindros. Máquina para fins especiais equipada com 5 unidades. curso de 500mm a 2500mm. Cartuchos de fuso de fresagem com ponta HSK100, potência do fuso de 15kW a 30kW. Trocadores de paletes, um na estação de carga/descarga e outro em funcionamento. Dimensão da palete de 400 mm com um dispositivo de fixação dedicado. Sistema de carregamento automático com robot antropomórfico. MONITOR DE FERRAMENTAS O Riello Tool Monitor funciona monitorizando a absorção dos motores do mandril, através de uma leitura direta no interior dos accionamentos e graças a um SW desenvolvido para o efeito. Gestão dos níveis de pré-alarmes e dos alarmes de falta de ferramenta. Função Teach-in. Possibilidade de seleção através da interface RUI. BK MIKRO Sistema mecânico de deteção de ferramentas. Cabeça motorizada próxima da ferramenta, equipada com bastão de deteção. Gestão dos alarmes de quebra de ferramenta e de não rotação do detetor. Seleção através de interface RUI. SISTEMA DE CONTROLO DE FIXAÇÃO DE PEÇAS Sistema de sensores indutivos proporcionais, posicionados no dispositivo de fixação na estação de carga/descarga. Identificação e correção ligadas a cada dispositivo de fixação e guardadas no programa da peça. EXTRACTORES DE FILTROS DE AR Sistema de exaustão dos fumos produzidos pela máquina, a ser montado tanto na zona de trabalho como na zona de transporte das aparas. DISPOSITIVOS DE AJUDA À CARGA Sistema de elevação ou de posicionamento da peça na estação de carga/descarga. Este dispositivo é necessário para auxiliar a carga da peça durante o fecho do mandril, quando NÃO existe equipamento de carga disponível. Pode ser montado num carro, operado manualmente ou controlado hidraulicamente por CNC. Selecionado através da interface RUI, pode ser utilizado para funções de carga, descarga, suporte e posicionamento.
