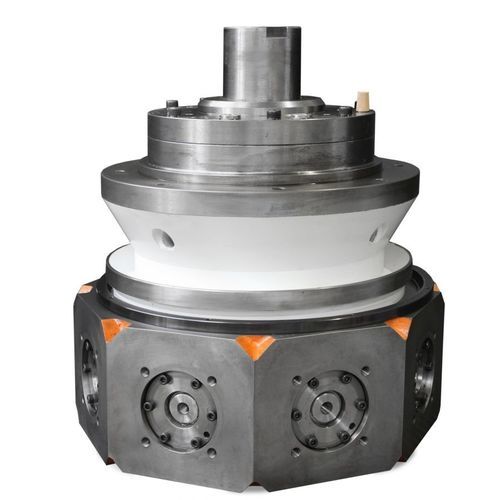

Mesa rotativa indexadora elétrica TRV

horizontalpara usinagemcom acionamento direto

A versão TRV da mesa rotativa representa a solução mais avançada quando são necessários tempos de rotação particularmente apertados ou diâmetros de trabalho especialmente largos. Os tipos mais pequenos de mesas TRV envolvem rotação eléctrica através de motor Direct Drive, com fixação hidráulica em vários sectores. A precisão e a repetibilidade do posicionamento são garantidas por codificadores absolutos com uma resolução muito elevada. As versões maiores da mesa rotativa TRV envolvem rotação eléctrica através de motor duplo Brushless com redutor de precisão. Nestas grandes mesas TRV, a posição e a rigidez são garantidas pelo acoplamento Hirth com bloqueio hidráulico. Esta gama de mesas rotativas é composta por seis modelos diferentes entre os quais a Riello escolhe a melhor solução em função do diâmetro de trabalho exigido pela máquina, que pode ir até 2.400 mm. DISPOSITIVOS DE AJUDA À CARGA Sistema de elevação ou posicionamento da peça na estação de carga/descarga. Este dispositivo é necessário para auxiliar a carga da peça durante o fecho do mandril, quando NÃO está disponível qualquer equipamento de carga. K pode ser montado numa corrediça, operado manualmente ou controlado hidraulicamente por CNC. Selecionado através da interface RUI, pode ser utilizado para funções de carga, descarga, suporte e posicionamento.
