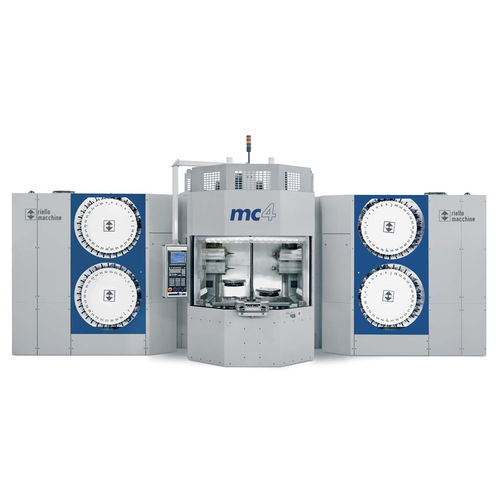

Centro de usinagem de 3 eixos MC4 320

universalmultifusocom trocador de pallet

mc4 320 é uma célula de maquinação flexível de nova geração, composta por dois centros de maquinação, cada um com dois fusos opostos independentes, e um APC (trocador automático de paletes) de 4 posições. Um armazém de ferramentas para cada fuso permite ter até 120 ferramentas disponíveis. Os quatro fusos de trabalho são montados em paralelo dois a dois e independentes entre si, para garantir a utilização mais simples e a mais elevada qualidade de maquinação. Em cada palete estão montados dois mandris auto-centrantes "FIXED" para produzir quatro peças em simultâneo. MONITOR DE FERRAMENTAS O Riello Tool Monitor funciona monitorizando a absorção dos motores do mandril, através de uma leitura direta no interior dos accionamentos e graças a um SW desenvolvido para o efeito. Gestão dos níveis de pré-alarmes e dos alarmes de falta de ferramenta. Função Teach-in. Possibilidade de seleção através da interface RUI. BK MIKRO Sistema mecânico de deteção de ferramentas. Cabeça motorizada próxima da ferramenta, equipada com bastão de deteção. Gestão dos alarmes de quebra de ferramenta e de não rotação do detetor. Seleção através de interface RUI. EXTRACTORES DE FILTROS DE AR Sistema de exaustão dos fumos produzidos pela máquina, a ser montado tanto na zona de trabalho como na zona de transporte das aparas. CABEÇAS ANGULARES Cabeças especiais, concebidas para operações de perfuração ou roscagem em ângulo, sem necessidade de unidades giratórias. Geralmente utilizadas para operações de maquinagem ligeira e para unidades montadas em carros lineares. DISPOSITIVOS DE CONTROLO DE PROCESSOS Dispositivo de medição em processo para uma ou mais dimensões, com retroação e correção dimensional das operações de maquinação efectuadas na estação anterior. Dispositivo instalado num grupo de controlo Riello totalmente CNC.
