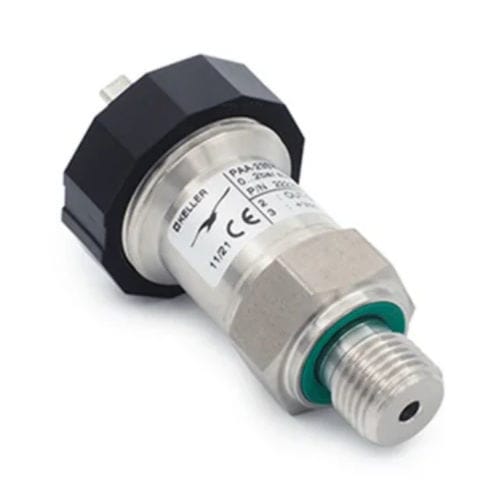

Transmissor de pressão relativa 23SY

absolutapiezorresistivo4–20 mA

Os transmissores de pressão da linha 23SY têm um erro de temperatura muito baixo. Isto é conseguido através de um circuito adicional que inclui um sensor de temperatura que divide a gama de temperaturas em campos com uma largura de 1,5 Kelvin (K). Para cada campo, os valores de compensação para zero TK e ganho TK são calculados com base num modelo matemático e programados no circuito adicional. A série 23SY caracteriza-se pela sua excecional robustez contra campos electromagnéticos. Os valores limite da norma CE para campos guiados e jato de areia são inferiores ao fator 10. CARACTERÍSTICAS DO PRODUTO Princípio de medição - Pressão Informações medidas - Pressão Tipo de deteção - Medição contínua Tipo de medição - Com contacto Tipo de sensor - Sensor piezoresistivo de silicone Propriedades do fluido - Agressivo DETALHES DAS ENTRADAS E SAÍDAS DE SINAL Todas as saídas de sinal disponíveis - 4...20 mA, 0...10 Vdc, 0...5 Vdc, 0,5...4,5 Vdc DADOS ELÉCTRICOS Tipo de tensão - 24 Vdc Proteção contra inversão de polaridade - Não Grau de proteção - IP65 Consumo máximo de corrente - 0,02 A Resistência de isolamento - >10 MΩ@300 V Tensão de funcionamento - 8...32 Vdc (13...32 Vdc para saída 0...10 Vdc) DADOS MECÂNICOS Materiais em contacto com o fluido de medição - AISI 316L (1,4404) - Aço inoxidável Materiais de vedação - FKM (VITON®) - Copolímero de fluoreto de vivilideno Material da membrana - AISI 316L (1.4404) - Aço inoxidável Enchimento de óleo - Óleo de silicone Material do corpo - AISI 316L (1.4404) - Aço inoxidável Material da caixa - AISI 316L (1,4404) - Aço inoxidável DADOS DE DESEMPENHO Tempo de inicialização - 5 ms Tempo de resposta - 5 ms Ciclos de medição - > 10 milhões de ciclos, 0... 100% Escala completa a 25 ° C. Precisão - ±0,25% da escala completa
