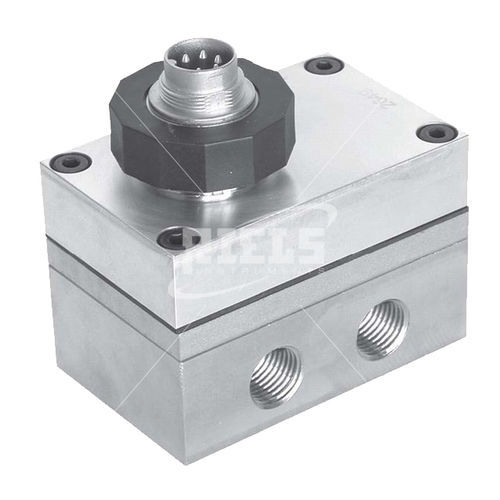

Transmissor de pressão absoluta PD39X

diferencialde membranaRS-485

Alcance de medição até 300 Bar Sinal de saída 4÷20 - 0÷10V Precisão ± 0,05% FS Conexão de processo 2 para rosca lateral ¼" GF Materiais Aço AISI 316L Temperatura 100°C Em aplicações com uma pressão diferencial superior a 5% em comparação com a faixa máxima da pressão padrão, a medição da pressão diferencial com dois sensores de pressão absoluta oferece grandes vantagens em relação aos métodos convencionais de medição de pressão diferencial. Os transmissores de pressão diferencial da série PD39X não medem directamente o diferencial de pressão, mas utilizam dois sensores de pressão absoluta para detectar a medição de forma indirecta. Esta pressão diferencial, mais robusta em relação à sobrecarga desequilibrada (unilateral), reduz os custos. Cada lado da pressão tem dois ataques de encaixe, de modo que o PD39X pode ser usado facilmente nas linhas de pressão. Desta forma também é possível medir a pressão diferencial de forma exata se a faixa de relação pressão padrão / pressão diferencial for alta. Todos os erros reproduzíveis do sensor de pressão (a não linearidade e as dependências de temperatura) são totalmente eliminados através de erros matemáticos de compensação. Os sinais do sensor são medidos com um conversor A / D 16 bit, de modo que você pode medir os campos individuais de pressão padrão com uma precisão de 0,05% FS ao longo de todo o campo de pressão e temperatura. INTERFACE DIGITAL Os transmissores estão equipados com uma interface RS485 half-duplex de dois fios, compatível com o sistema de bus, que é modelado na "MODBUS RTU". A Riels oferece conversores para interface RS232 ou USB para este fim. O programa READ30/PROG30 e o protocolo estão disponíveis gratuitamente.
