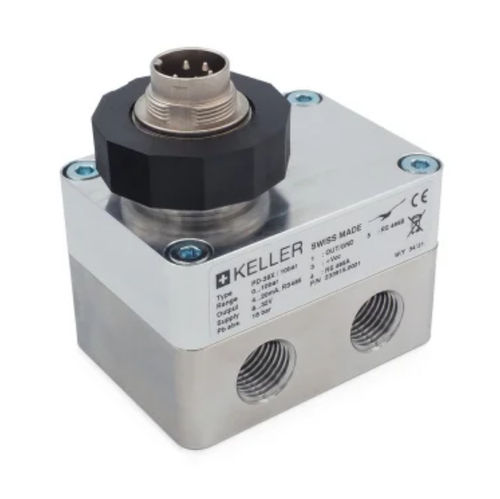

Transmissor de pressão diferencial PD39X

piezorresistivoanalógicoRS-232

Em aplicações com uma pressão diferencial 5% superior à gama máxima de pressão padrão, a medição de pressão diferencial com dois sensores de pressão absoluta oferece maiores vantagens em relação aos métodos convencionais de medição de pressão diferencial. Os Transmissores de Pressão Diferencial da série PD39X não medem a pressão diferencial diretamente, mas utilizam dois sensores de pressão absoluta para detetar a medição indiretamente. Cada lado da pressão tem dois orifícios de ligação, permitindo que o PD39X seja facilmente utilizado em linhas de pressão. Desta forma, também é possível medir a pressão diferencial com exatidão se o rácio gama de pressão padrão/pressão diferencial for elevado. Todos os erros reprodutíveis do sensor de pressão (ou seja, não linearidade e dependências de temperatura) são completamente eliminados graças à compensação matemática de erros. Os sinais do sensor são medidos com um conversor A/D de 16 bits, o que torna possível medir gamas de pressão padrão individuais com uma precisão de 0,05%FS em toda a gama de pressão e temperatura. Os transmissores estão equipados com uma interface RS485 semi-duplex de dois fios, compatível com o sistema de bus que toma como modelo o "MODBUS RTU". A RIELS oferece conversores de interface para RS232 ou USB para serem utilizados para este fim. O programa e o protocolo READ30/PROG30 estão disponíveis gratuitamente. A interface oferece as seguintes funções: Leitura dos valores de pressão e temperatura para ambos os sensores, permitindo a leitura não só da pressão diferencial, mas também das duas gamas de pressão padrão Calibração de pontos nulos e amplificação Graduação da saída analógica em relação a diferentes gamas de pressão ou diferentes unidades de medida
