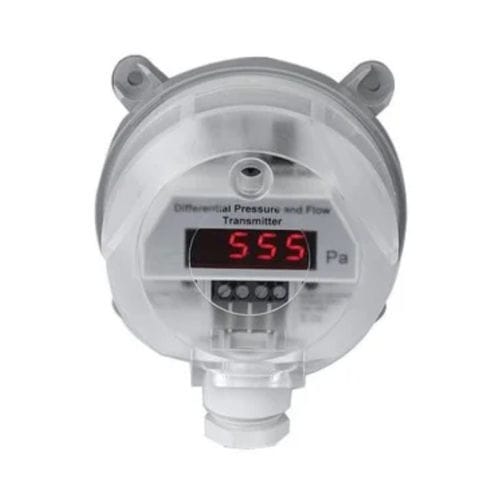

Transmissor de pressão diferencial RIB984 series

digital4–20 mApara montagem em painel

O transmissor de pressão diferencial RIB984 é utilizado para a deteção da pressão diferencial de gases não corrosivos. Existem várias áreas possíveis de aplicação: ar condicionado e classe ambiente, automação de edifícios, controlo de válvulas e estores, monitorização de fluidos e níveis, controlo de fluxo de ar, transdução em valores de tensão e corrente. Cada transmissor de pressão é configurável com duas escalas de pressão diferencial diferentes. O transmissor vem configurado de fábrica na escala 1 através do jumper "Range" inserido. Para trabalhar com a escala 2, basta remover o jumper inserido. O tempo de resposta pode ser configurado através do jumper "Response" (o tempo de resposta é de 1 s de fábrica, adequado para eliminar picos de pressão curtos). CARACTERÍSTICAS DO PRODUTO Tipo de deteção - Medição contínua Meios de medição - Ar, gás natural Método de programação - Utilizando o jumper "Response" (resposta) Proteção contra explosão - Zona segura Tipo de pressão - Diferencial Tipo de medição - Com contacto Tipo de sensor - Sensor de silicone piezoresistivo PORMENORES DAS ENTRADAS E SAÍDAS DE SINAL resistência de carga - 20...500 Ohm CARACTERÍSTICAS DO REGISTO Unidades de medida visualizáveis - Kpa DADOS ELÉCTRICOS Tipo de tensão - 24 Vac/dc Bateria de recuperação - Não disponível Proteção contra inversão de polaridade - Não Registador de dados - Não Consumo máximo de corrente - 0,03 A Protocolo de comunicação - N/D Interface de comunicação - Nenhum Tensão de funcionamento - Não DADOS MECÂNICOS Tipo de ligação ao processo - Bocal Diâmetro da conexão ao processo - N/D Materiais em contacto com o fluido de medição - POM - Resina acetal Materiais de vedação - N/D Material do corpo - POM - Resina acetal Altura - 57,5 mm Largura - 65 mm Profundidade - 118 mm O-Ring - Sem O-ring Material da caixa - ABS - Acrilonitrilo butadieno estireno
