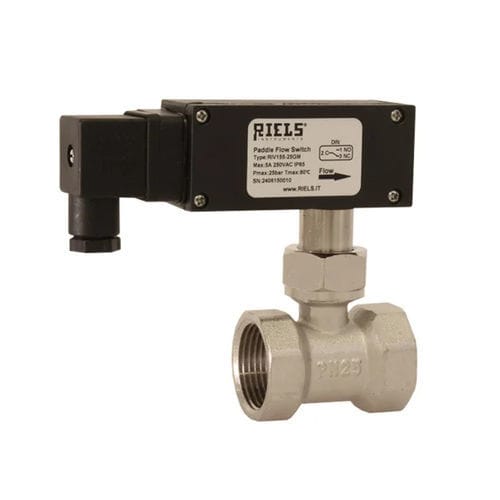

Controlador de fluxo mecânico RIV150 series

tipo palhetapara líquidoscom rosca

O fluxostato de palhetas RIV150 é adequado para sistemas de aquecimento ou ar condicionado e sistemas de refrigeração. É utilizado para controlar o caudal de líquidos não corrosivos. A palheta de aço inoxidável é movida pelo fluxo que supera a reação da mola de retorno. A parte terminal do braço da palheta é fixada a um íman primário, que controla um íman secundário fora da câmara de fluxo e montado na alavanca de contacto do micro-interrutor. A cabeça eléctrica está separada do equipamento mecânico do instrumento e pode ser substituída sem retirar o fluxostato do circuito hidráulico. Abrindo o plástico de proteção, é possível alterar ligeiramente o valor da interrupção, ajustando o indicador entre o mínimo e o máximo. A escala de regulação refere-se ao caudal decrescente na posição horizontal. Durante a instalação, deve ser prestada atenção à direção correcta do fluxo. Deve ser prevista uma secção livre de tubo à frente e atrás do fluxostato igual a pelo menos cinco vezes o diâmetro do próprio tubo. DADOS TÉCNICOS documentação incluída - Manual de instruções em inglês, manual de instruções em italiano Proteção contra explosão - Zona segura Temperatura mínima do fluido de processo - -20 °C Temperatura máxima do fluido de processo - 110 °C Tipo de medição - Com contacto Temperatura de armazenamento - -20...+70 °C Temperatura ambiente - -20...+70 °C Calibração ajustável - Si Caudal máximo (líquido) - 10 L/min Caudal mínimo (líquido) - 5 L/min Tipo de palheta - Palheta universal
