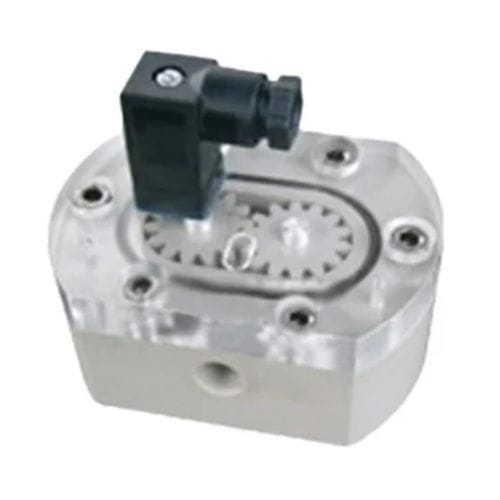

Medidor de vazão de engrenagem VZB-04-PP-VA

de rotorvolumétricopara líquidos

graças às juntas em EPDM, ao impulsor em PMMA e ao corpo do instrumento em PP, o sensor de engrenagens VZB pode ser utilizado na monitorização dos caudais de líquidos alcalinos. O sensor volumétrico funciona numa gama de temperaturas de -10 °C a 90 °C e suporta uma pressão máxima de 35 bar. Este instrumento é capaz de processar até 3 l/min. A repetibilidade de ±0,5% e a exatidão de ±1% podem ser melhoradas através da realização de uma calibração no terreno, alterando o fator de calibração. O sensor é alimentado a 24 Vdc e o sinal de saída é do tipo NPN. Para utilização, recomenda-se um filtro de malha apertada de aproximadamente 200 mesh para evitar comprometer a hélice interna e é essencial manter secções rectas antes e depois da instalação do sensor para garantir a precisão e a repetibilidade. Informações medidas - Caudal. Tipo de deteção - Medição contínua Meios mensuráveis - Líquidos alcalinos, (as indicações relativas aos líquidos são indicativas e variam consoante a configuração do produto) Proteção contra a explosão - Zona segura Montagem - Em tubo Local de medição - Conduta Tipo de medição - Com contacto Tipo de sensor - Sensor de efeito Hall Propriedades do fluido - Viscoso / Pegajoso Posição de instalação - Vertical, Horizontal Direção do fluxo - Unidirecional DETALHES DAS ENTRADAS E SAÍDAS DE SINAL Todas as saídas de sinal disponíveis - Impulsos NPN Tipo de saída de sinal - Impulso/frequência Fator de impulso - 1150 imp/L DADOS ELÉCTRICOS Tipo de ligação eléctrica - Conector GDSN 207 2 pinos + Terra Proteção contra inversão de polaridade - Não LED de estado - Nenhum Consumo máximo de corrente - 15 A Altura - 69,5 mm Largura - 82,7 mm Profundidade - 60,1 mm
