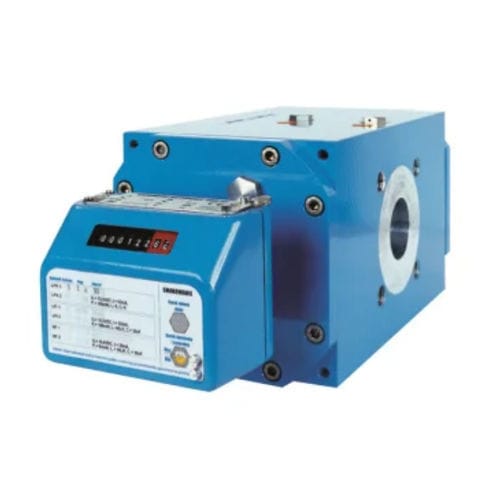

Medidor de vazão de pistão rotativo CGR-FX

volumétricopara nitrogêniopara gás natural

O medidor de gás de pistão rotativo CGR-Fx é um medidor volumétrico avançado concebido para fornecer medições de alta precisão. Este dispositivo tem aplicação tanto no sector do transporte como no da distribuição de gás, servindo também como contador principal em sistemas de calibração. O seu funcionamento baseia-se no fluxo de gás através de câmaras definidas pela forma dos componentes. Os pistões são postos em movimento pelo fluxo de gás e a sua rotação é transmitida ao contador através de um acoplamento magnético, que assegura um isolamento completo entre o interior e o exterior do contador. Uma caraterística distintiva é a separação do cartucho de medição do corpo exterior para o proteger de potenciais tensões mecânicas causadas pelo desalinhamento das flanges. Este design, juntamente com a maquinação precisa de peças que minimizam o espaço entre os rotores, serve para minimizar as perdas de pressão e proporcionar uma vasta gama de medição. Todos os componentes sujeitos a manutenção, como os indicadores de nível de óleo, a tampa de enchimento de óleo, o contador e os geradores de impulsos, estão localizados na parte da frente do medidor, permitindo uma instalação próxima da parede traseira. O dispositivo oferece duas torneiras de pressão, uma bolsa de temperatura e até quatro geradores de impulsos de alta frequência. Está em conformidade com as normas EN12480 e é aprovado de acordo com os regulamentos MID (Diretiva de Instrumentos de Metrologia), PED (Diretiva de Equipamentos de Pressão) e ATEX (Atmosphères Explosibles). Na sua configuração standard, o medidor é fornecido com dois geradores de impulsos de baixa frequência (LFK). A pedido, é possível obter dois sensores de média frequência (LFI1-LFI2), dois sensores de alta frequência (HF1-HF2) e um sensor anti-fraude (AFK).
