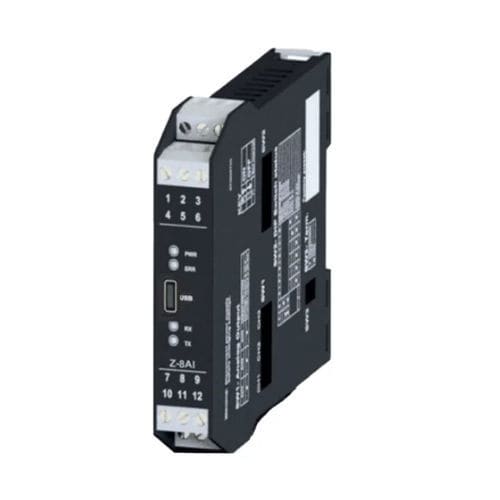

Módulo de processamento de sinais Z-8AI

A interface Z-8AI foi concebida para funcionar como um módulo com 8 entradas capazes de medir tensão e corrente, e utiliza comunicação RS485. Pode ser alimentada por uma tensão contínua de 10 a 40 Vdc ou por uma tensão alternada de 19 a 28 Vac. Além disso, pode fornecer energia auxiliar a um máximo de 8 circuitos de corrente em simultâneo. O módulo possui um isolamento de 1.500 Vac entre as entradas e os circuitos de baixa tensão, garantindo a segurança da medição. Os 8 canais de entrada podem ser configurados para medir tensão ou corrente. As faixas de medição suportadas incluem ±2,5 Vdc, ±5 Vdc, ±10 Vdc e ±20 mA, com resolução de 16 bits. Para comunicação, o módulo emprega uma interface RS485 de 2 fios e suporta o protocolo escravo ModBUS RTU. Pode ligar-se a um máximo de 64 nós na rede RS485. A configuração do módulo pode ser feita através de interruptores DIP ou de software, proporcionando opções flexíveis para satisfazer as necessidades do utilizador. CARACTERÍSTICAS DO PRODUTO Método de programação - interrutor DIP, software Documentação incluída - Manual de instruções em inglês, manual de instruções em italiano Montagem - Guia DIN Principais características - Escala zero ajustável, Escala completa ajustável, Conversões de sinal, Aquisição de sinais, Comunicação Modbus RTU DETALHES DAS ENTRADAS E SAÍDAS DE SINAL Tipo de saída de sinal - Porta série ou USB Pormenores da saída - 1 x Modbus RS485 Pormenores das entradas de sinal - 8 entradas bipolares 8 entradas bipolares programáveis em tensão (±2,5 Vdc, ±10 Vdc, impedância >100 kΩ) ou em corrente (±20 mA)
