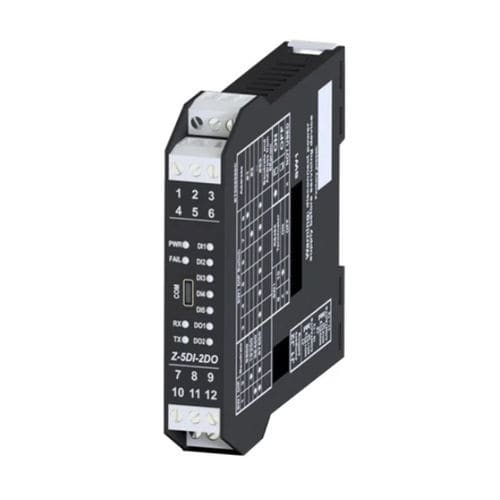

Módulo de processamento de sinais para trilho DIN Z-5DI-2DO

O Z-5DI-2DO é um módulo com cinco entradas digitais e duas saídas digitais que utiliza a ligação RS485 com o protocolo Modbus RTU para comunicação. Pode ser configurado através de um PC utilizando um software de configuração. O módulo suporta uma vasta gama de opções de alimentação, de 10 a 40 Vdc ou 19 a 28 Vac a 50-60 Hz, com um consumo máximo de energia de 3,5 W. O módulo Z-5DI-2DO possui indicadores de estado para alimentação, erros, transmissão de dados, receção de dados, bem como o estado das entradas e saídas. Tem uma classificação de proteção IP20 e é adequado para instalação na Categoria II a 300 V. O módulo tem dimensões de aproximadamente 17,5 x 100 x 111 mm e pesa cerca de 140 g. A caixa é feita de material PA6 preto e as ligações utilizam terminais de parafuso amovíveis para condutores até 2,5 mm2. Inclui um conetor IDC10 traseiro para calha DIN 46277 e uma porta Micro USB frontal não isolada para programação. Foi concebido para ser montado numa calha DIN de 35 mm, de acordo com a norma IEC EN 60715. Também suporta a funcionalidade de troca a quente. Relativamente à comunicação, o módulo tem duas interfaces RS485 de dois fios com uma velocidade de transmissão de até 115,20 bps. Suporta o protocolo Modbus RTU como escravo. O tempo de comunicação é inferior a 10 ms a 38400 bps. A distância máxima de comunicação é de 1200 m, e pode suportar até 64 nós sem um repetidor. O Z-5DI-2DO tem cinco canais de entrada optoisolados configuráveis como PNP ou NPN e suporta vários tipos de sensores, tais como reed, contacto, proximidade, PNP e NPN, com uma frequência máxima de 5 kHz. Inclui também cinco totalizadores com uma contagem de 32 bits e backup em FeRAM.
