Sistema de medição de diâmetro

a laserde tubos

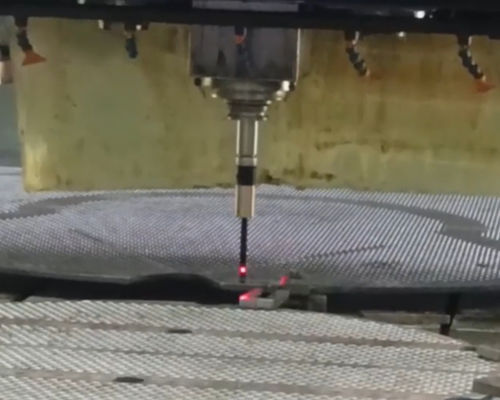

O funcionamento do sistema baseia-se no princípio de varrimento da superfície interior dos furos com um sensor rotativo de triangulação laser. Principais componentes do sistema: - Sonda(s) de triangulação laser RF609-Wi-Fi Series; - Tablet industrial com software. A inspeção do furo é realizada da seguinte forma: - A sonda de triangulação laser é instalada no eixo da máquina CNC. - O ficheiro CAD da chapa do tubo controlado é carregado no programa do tablet. - O operador introduz a velocidade de rotação do mandril, o avanço da sonda e a sequência de medição dos furos do espelho no programa da máquina e no programa do sistema. - O tablet passa para o modo de receção de dados e o programa de digitalização é lançado na máquina. Durante o processo de medição, a máquina insere sequencialmente, de acordo com o algoritmo selecionado, uma sonda laser rotativa no orifício controlado. A sonda laser transmite os dados de medição para o tablet, e o software do tablet calcula os parâmetros geométricos de cada furo e apresenta-os num código de cores gráfico. Após a conclusão das medições, o operador gera um relatório.
