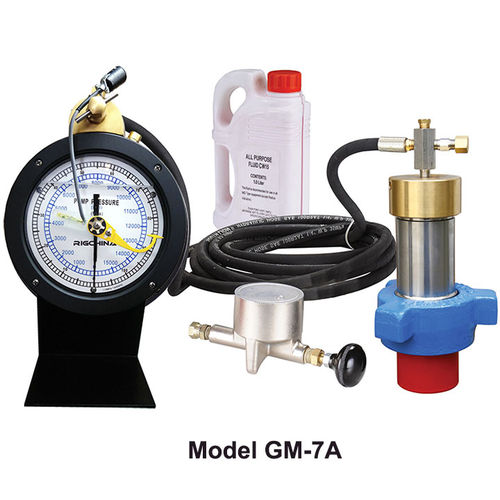

Manômetro com escala dupla GM-7

de diafragma

E-17 PROTECTOR DO DIAFRAGMA Protege o dispositivo de medição ou gravação do fluido de trabalho enquanto transmite um sinal de pressão linear e sem folga. Sensor robusto para cavalos de trabalho encontrado em todos os cantos do mundo, fazendo todo o trabalho de sensor de pressão concebível. O design robusto e comprovado no tempo permite uma fácil reparação e manutenção no campo. Disponível em configurações flangeadas, roscadas e soldadas em sub-configurações fêmeas. Modelos certificados disponíveis E-17 Diaphragm Protector. Capacidades padrão incluem: 3.000, 5.000, 6.000, 10.000, e 15.000 psi 210, 350, 420, 700, e 1.000 kg/cm 2 10K, 21K, 42K, 70K, 80K 21, 35, 42, 70, 100 MPa DB1004A 4:1 DEBOOSTER O Debooster é um dispositivo de pistão escalonado que reduz a pressão da linha em uma proporção de 4:1. Os manômetros e registradores de pressão do sistema são, portanto, calibrados em ¼ a pressão da linha. As configurações externas do Debooster são baseadas em uniões de solda de 2" para solda de topo e porcas de asa. O Cilindro Debooster substitui o submarino Union Male Sub. O Union Wing Nut é usado; o Sub Soldador de Rabo Fêmea está opcionalmente disponível. Um Separador de Fluído substitui o Anel de Vedação de União. Especificações: Pressão de trabalho: 15.000 PSI / 1.000 Kg/Sq Cm / 100 Mpa Precisão: Debooster ±0,5% FSV, sistema ±2,0% FSV Relação de Redução de Pressão: 4.07:1 Diafragma Separador: Viton Comprimento Máximo da Mangueira: 100 pés/30 M Mangueira recomendada: SAE 100R2 Tipo A ou Tipo B, SAE 100R10 ou SAE 100R11 Temperatura operacional: -37 a 65ºC (-35 a 150ºF)
