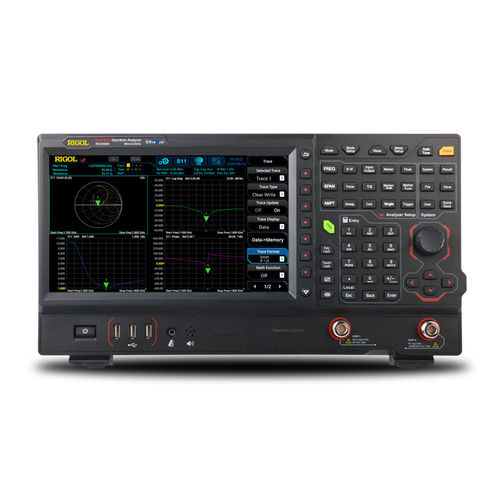

Analisador de espectro RSA5000 series

de sinalde rede vetorialem tempo real

O analisador de espectro em tempo real RSA5065 realiza análise em tempo real e varredura. Possui opcional de análise de sinal vetorial (VSA), medição EMI (EMI) e análise de rede vetorial (VNA), com excelente desempenho e especificações. No modo VNA, você pode fazer medições S11, S21 e DTF para os componentes e redes de circuito. As características de rede dos componentes em teste podem ser demonstradas com precisão no gráfico de Smith, gráfico polar e outros formatos. O RSA5000 oferece até 40MHz de largura de banda em tempo real usando a tecnologia Ultra-Real. Na faixa de largura de banda em tempo real, os sinais transitórios superiores a 7,45 us de duração são todos capturados e medidos com precisão. No modo VSA possui uma variedade de formatos de modulação digital, como QAM, PSK, MSK, ASK, FSK, etc. Esta função é usada para demodular e exibir rapidamente os dados multidimensionais, como em constelação, diagrama de olho (sinal de banda básica), espectrograma, dados de demodulação, etc., para descobrir problemas no projeto. O software de EMI do RS5000 combinado com os limites de CISPR/EN, pré-certifica o produto em ensaios de emissão conduzida e radiada de modo a identificar e melhorar sua fonte de distúrbio e acelerar o tempo de comercialização. Trigger através de máscara de frequência é uma função exclusiva dos analisadores de espectro em tempo real. Você pode criar rapidamente um modelo e capturar sinais que satisfaçam as regras do modelo criado para detectar anomalias esporádicas na faixa determinada.
