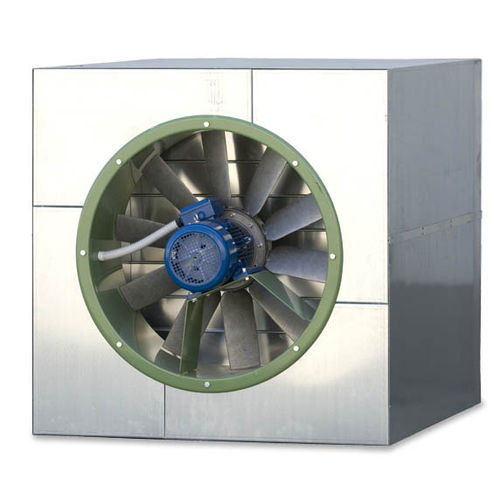

Ventilador com filtro

axialde pás perfiladas

O ventilador axial de estágio único é utilizado para o transporte de grandes volumes de ar com baixas pressões. O ventilador axial de duplo estágio é constituído por uma caixa de chapa de aço estampada ou soldada (a um único flange ou flange duplo) com perfuração adequada para ancoragem de parede ou ancoragem entre tubos. O rotor é fornecido em liga leve fundida com lâminas de perfil aerodinâmico e cantilever montado no eixo do motor. O ângulo das pás do rotor é ajustável para modelos grandes. O impulsor também pode ser fornecido em diferentes materiais, quando necessário. A gama disponível começa no diâmetro 315 e atinge até 2.500 diâmetros com velocidades de até 2.900 rpm diminuindo com o aumento do diâmetro e vazões de até 350.000 m³/h. O ventilador axial de estágio único é construído com a tecnologia "acoplado diretamente" (acoplamento direto), mas também pode ser fornecido no modelo de transmissão (através de correias e rodas de touro) que permite o uso desses ventiladores axiais para temperaturas de até 200 ° C.
