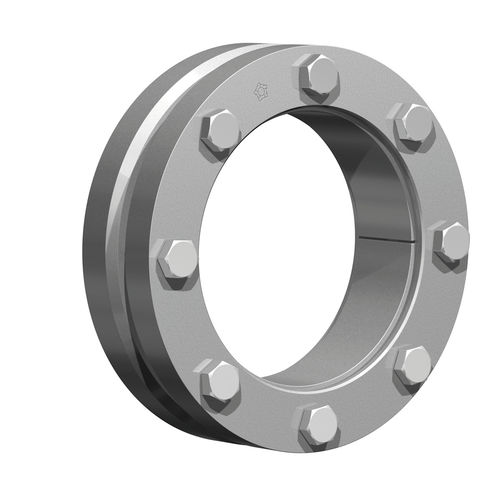

Acoplamento disco de contração RfN 4051

para eixocom medição de torqueflangeado

Versão mais leve para valores de transferência moderados - particularmente adequada para cubos finos e veios ocos O RINGFEDER® RfN 4051 é um disco de aperto de três partes e serve para transferir binários baixos a moderados. Os anéis de pressão estreitos requerem apenas um espaço muito pequeno. O binário transferível pode ser ajustado de forma direccionada para a aplicação correspondente, alterando o binário de aperto do parafuso. Características do produto Os discos de retração são o método moderno para criar um ajuste mecânico de retração. O disco de retração é constituído por um ou dois anéis de pressão com furos cónicos e um anel interior cónico correspondente. Ao apertar os parafusos de bloqueio, os anéis de pressão são puxados em conjunto, comprimindo o anel interior e aplicando pressão no exterior do cubo, fixando-o ao eixo. Estando posicionado à volta do cubo, existe apenas uma interface que transmite as cargas, o que dá ao método do disco de retração vantagens distintas, tais como a possibilidade de obter ligações muito concêntricas e bem equilibradas que são adequadas para aplicações de alta velocidade. Os encaixes por contração tradicionais requerem cálculos complicados, tolerâncias de maquinagem apertadas e acabamentos de superfície finos, necessitando também de um esforço considerável na montagem e remoção. A ligação por disco de retração não tem nenhuma destas desvantagens e é melhor do que qualquer um dos outros métodos de ligação habituais no que diz respeito à resistência à fadiga sob tensão de torção alternada. Design leve - adequado para valores transmissíveis médios quando o espaço é limitado. Compensação de pequenos erros de tolerância - contacte os nossos engenheiros. Máxima fiabilidade - adequado para cargas estáticas, dinâmicas e de impacto. Anel interior com ranhuras - forças e pressões reduzidas no cubo e no veio.
