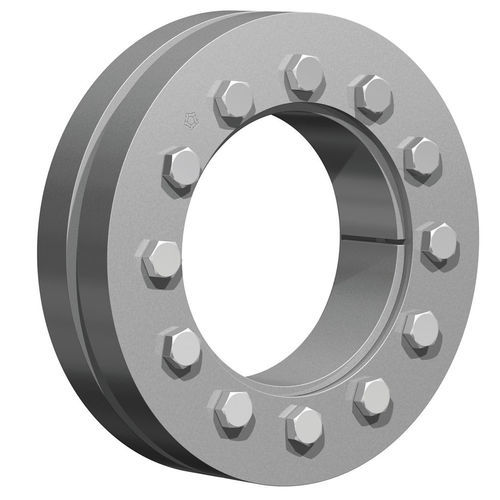

Acoplamento disco de contração RfN 4071

de discopara eixo de transmissãoflangeado

Anel interior com fenda - baixas perdas e pressão no cubo. Extensão da série RINGFEDER® RfN 4061 de um diâmetro interno de 220 mm até os maiores diâmetros. Solução económica com elevada capacidade na maior gama possível de aplicações. A força de pré-carga pode ser definida de acordo com a aplicação relevante. Características do produto Os discos de retração são o método moderno para criar um ajuste mecânico por retração. O disco de retração é constituído por um ou dois anéis de pressão com furos cónicos e um anel interior cónico correspondente. Ao apertar os parafusos de bloqueio, os anéis de pressão são puxados em conjunto, comprimindo o anel interior e aplicando pressão no exterior do cubo, fixando-o ao eixo. Estando posicionado à volta do cubo, existe apenas uma interface que transmite as cargas, o que confere ao método do disco de retração vantagens distintas, como a possibilidade de obter ligações muito concêntricas e bem equilibradas, adequadas a aplicações de alta velocidade. Os encaixes por contração tradicionais requerem cálculos complicados, tolerâncias de maquinagem apertadas e acabamentos de superfície finos, necessitando também de um esforço considerável na montagem e remoção. A ligação por disco de retração não tem nenhuma destas desvantagens e é melhor do que qualquer um dos outros métodos de ligação habituais no que diz respeito à resistência à fadiga sob tensão de torção alternada. Gama ilimitada de aplicações - As ligações por disco de retração RINGFEDER® são adequadas para fixar todos os tipos de cubos em veios e eixos. Substituindo os tradicionais encaixes por retração, chaves e ligações poligonais, veios estriados, etc.
