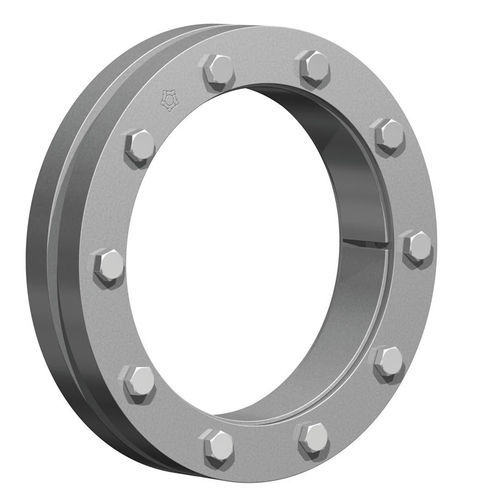

Acoplamento disco de contração RfN 4073

flangeado

Mini série com baixo momento de inércia, especialmente para juntas mecânicas e pequenas engrenagens. A sua estrutura particularmente leve torna a série RINGFEDER® RfN 4073 ideal para aplicações com requisitos reduzidos de valores de transferência e/ou cargas dinâmicas muito baixas ou nulas. A força de pré-carga pode ser ajustada de acordo com as necessidades da aplicação em causa. Características do produto Os discos de retração são o método moderno para criar um ajuste mecânico de retração. O disco de retração é constituído por um ou dois anéis de pressão com furos cónicos e um anel interior cónico correspondente. Ao apertar os parafusos de bloqueio, os anéis de pressão são puxados em conjunto, comprimindo o anel interior e aplicando pressão no exterior do cubo, fixando-o ao eixo. Estando posicionado à volta do cubo, existe apenas uma interface que transmite as cargas, o que dá ao método do disco de retração vantagens distintas, tais como a possibilidade de obter ligações muito concêntricas e bem equilibradas que são adequadas para aplicações de alta velocidade. Os encaixes por contração tradicionais requerem cálculos complicados, tolerâncias de maquinagem apertadas e acabamentos de superfície finos, necessitando também de um esforço considerável na montagem e remoção. A ligação por disco de retração não tem nenhuma destas desvantagens e é melhor do que qualquer um dos outros métodos de ligação habituais no que diz respeito à resistência à fadiga sob tensão de torção alternada. Gama ilimitada de aplicações - As ligações por disco de retração RINGFEDER® são adequadas para fixar todos os tipos de cubos em veios e eixos. Substituindo os tradicionais encaixes por retração, chaves e ligações poligonais, veios estriados, etc. S
