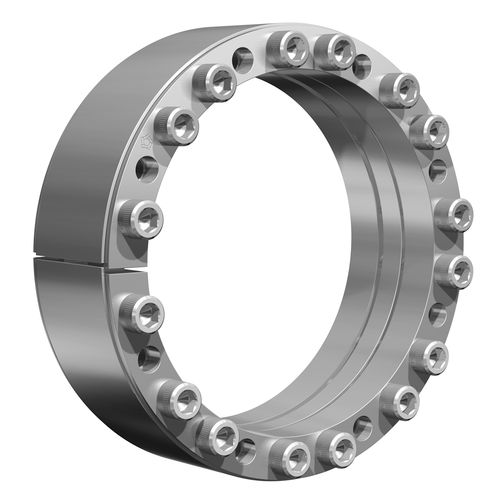

Acoplamento com dispositivo de travamento RfN 7515

de engrenagempara transmissãopara eixo de transmissão

Especialmente para a transmissão do momento fletor, foi concebido um conjunto de bloqueio de 3 peças com tensões reduzidas no próprio conjunto de bloqueio. Disponível nos tamanhos 60 a 640 mm. Características do produto Conjunto de bloqueio de precisão para a transmissão de binários, forças axiais e especialmente optimizado para a transmissão de momentos flectores, com requisitos especiais para o funcionamento correto das peças fixadas. Características especiais - Através dos cones longos e planos, um conjunto de bloqueio RfN 7515 pode transmitir binários e forças axiais e cargas de flexão. Durante a montagem ocorre um ligeiro movimento axial do conjunto de bloqueio e do cubo. Momento fletor e cargas radiais - podem ser transmitidas cargas combinadas (contacte o nosso departamento técnico para obter assistência). Excelente capacidade de centragem - com um design relativamente largo. Exemplos de aplicações: tambores de correia rodas dentadas Montagem do conjunto de bloqueio Os valores de T, Fax, pW e pN aplicam-se a conjuntos de bloqueio montados em estado oleado. Acabamentos de superfície Para veios e furos de cubo Ra ≤ 1,6 μm Tolerâncias Recomendamos as seguintes tolerâncias de montagem Eixo: h8; Cubo: H8
