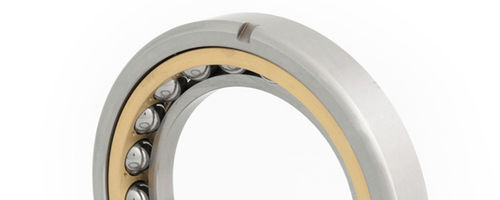

Rolamento de esferas

radialaxialde contato angular

Os rolamentos de esferas de contacto de quatro pontos são rolamentos de esferas de contacto angular de uma fila com pistas concebidas para suportar cargas axiais em ambas as direcções. Ao mesmo tempo, as cargas radiais podem ser parcialmente suportadas até um valor proporcional à carga axial. Este tipo de rolamento requer menos espaço na direcção axial do que os rolamentos de duas carreiras. Normalmente, os rolamentos de esferas de contacto de quatro pontos de contacto de uma fila que suportam cargas axiais em ambas as direcções são montados em conjunto com outro rolamento radial puro. Neste caso, os rolamentos de esferas de contacto de quatro pontos são montados com folga radial na caixa e funcionam como rolamentos axiais puros. Tipo Q Anel externo de duas peças dividido circunferencialmente Anel interior de uma peça Gaiola de latão maquinada de uma peça guiada no anel interior (MB) Suporta principalmente cargas axiais Duas ranhuras de localização (N2) Tipo QJ Anel exterior de uma peça Anel interior de duas peças dividido circunferencialmente Gaiola de latão maquinada de uma peça guiada no anel exterior (MA) Suporta principalmente cargas axiais Duas ranhuras de localização (N2)
