Encoder linear incremental RLB

magnético13 bitsIEC

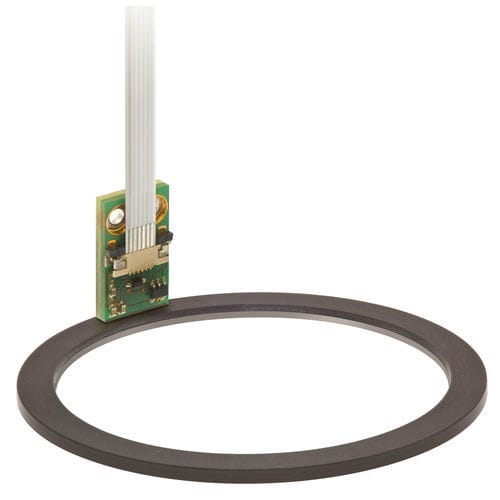

O RLB é um sistema de sensor de codificador incremental ao nível da placa de circuito impresso que consiste num sensor de placa de circuito impresso e numa escala ou anel magnético. Foi concebido para aplicações de controlo de movimentos incorporadas como elemento de realimentação do circuito de controlo de posição em aplicações com limitações de espaço. Características Sinais de saída TTL de quadratura incremental A, B, Z Impulso de índice periódico e bidirecional Vantagens Design miniatura Funcionamento a alta velocidade Ligação por cabo flexível Conformidade com RoHS Dados do produto Sistema Precisão ±40 µm Grau de precisão para balanças MS ±40 µm Histerese < 3 μm (a 0,3 mm de altura de deslocação) Comprimento do pólo 2 mm Fator de interpolação máximo 8,192 Comprimento máximo para a escala MS 50 m Elétrico Consumo de corrente < 20 mA Ligação JST 06FKZ-SM1 Mecânica Peso 0.46 g Ambiente Choques (6 ms) 300 m/s2 (IEC 60068-2-27) Vibrações (55 Hz a 2000 Hz) 300 m/s2 (IEC 60068-2-6)
