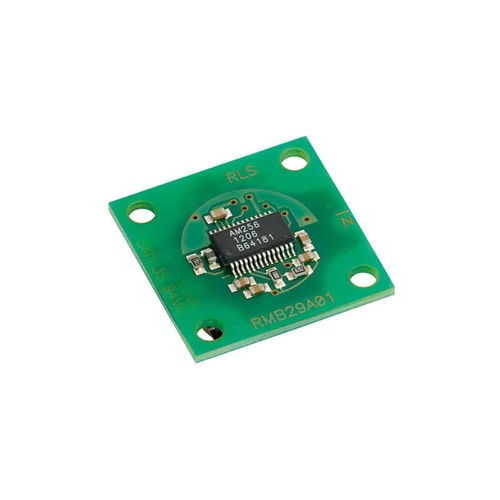

Módulo encoder rotativo RMB29

O módulo de codificador analógico RMB29 foi concebido para integração direta em aplicações OEM de grande volume. A placa de circuito impresso quadrada de 29 mm de baixo custo é fornecida com um conetor para facilitar a instalação. O módulo codificador é composto por um atuador magnético e uma placa de sensores separada. A rotação do atuador magnético é detectada por um chip codificador personalizado montado na placa de sensores e processada para fornecer uma onda sinusoidal/cossenoidal por rotação. O RMB29 pode ser utilizado numa vasta gama de aplicações, incluindo controlo de motores e automação industrial. Características módulo quadrado de 29 mm versões com alimentação de 5 V Funcionamento a alta velocidade até 60.000 rpm Saída analógica seno/cosseno Precisão até ±0,5° Dados do produto Sistema de leitura Tipo de leitura Rotativo Saídas Saídas de comutação: U, V, W, Amplitude do sinal: 1,1 V ± 0,2 V Precisão Até ±0,5° Tensão eléctrica Tensão de alimentação Vdd = 5 V ± 5 % Ambiente Temperatura ambiente Funcionamento: -40 °C a +105 °C (limitado pelo conetor) Vantagens Baixo custo para integração OEM Conformidade com RoHS Dados do produto Sistema Precisão Até ±0,5° Tensão eléctrica Tensão de alimentação Vdd = 5 V ± 5 %
