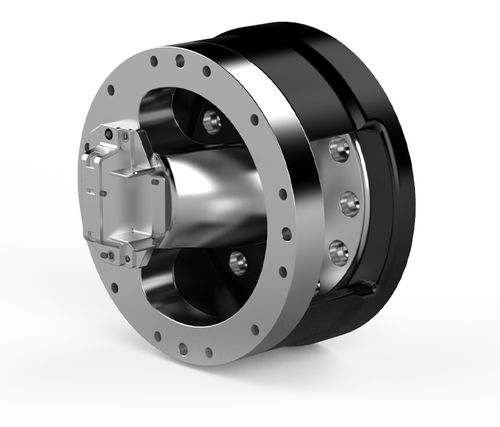

Guia de cabos CiRo XL1

Para carga útil do robot de 200 kg Até ± 250° de rotação Os cabos e as mangueiras podem ser seleccionados livremente para se adaptarem a qualquer aplicação Vida útil alargada do conjunto de mangueiras Instalação rápida e fácil Elevada fiabilidade A Robot System Products apresenta o CiRo XL1. Os cabos e mangueiras são muitas vezes os principais factores que limitam o movimento do robô, causando frequentemente paragens imprevisíveis da produção. Ao mesmo tempo, há uma demanda significativa por um layout de célula compacto e produção flexível. A CiRo é uma solução económica para alcançar a flexibilidade da cablagem interna. As mangueiras e cabos para ar, sinais e energia podem ser seleccionados de acordo com os requisitos da aplicação. O eixo 6 pode rodar com liberdade alargada. Importante: Para poder instalar a unidade CiRo, é necessário um kit de adaptação para o seu modelo específico de robô. Os kits de adaptação podem ser encontrados no separador "Opções". Interface mecânica - ISO 9409-1-160-11-M12 Interface mecânica (ferramenta) - ISO 9409-1-220-12-M12 Carga útil do robô - 200 kg | 440 lb Fz - ± 2000 N | ± 450 lb Mz - ± 2000 Nm | ± 17700 lbf-in Mx/My - ± 2200 Nm | ± 19500 lbf-in Peso - 17.5 kg | 38,5 lb Centro de gravidade (Z) - + 62 mm Rotação máxima - ± 250° Tamanho máximo do feixe de mangueiras - 9 x Ø8 mm mangueira Temperatura de funcionamento - +10°C - +50°C | 50 °F - 120 °F
