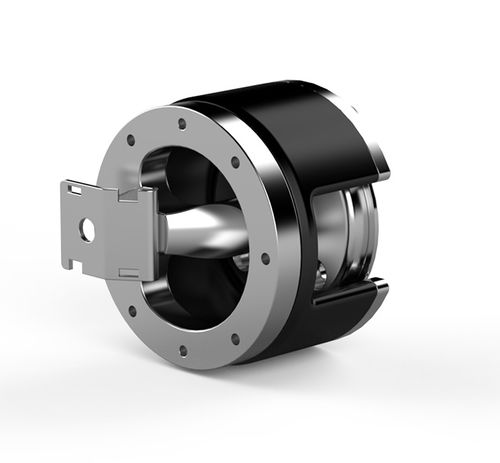

Guia de cabos CiRo S3

Para carga útil do robot de 10 kg Até ± 250° de rotação Os cabos e as mangueiras podem ser seleccionados livremente para se adaptarem a qualquer aplicação Vida útil alargada do conjunto de mangueiras Instalação rápida e fácil Elevada fiabilidade A Robot System Products apresenta o CiRo S3. Cabos e mangueiras são muitas vezes os principais factores que limitam o movimento do robô, causando frequentemente paragens de produção imprevisíveis. Ao mesmo tempo, há uma demanda significativa por um layout de célula compacto e produção flexível. A CiRo é uma solução económica para alcançar a flexibilidade da cablagem interna. As mangueiras e cabos para ar, sinais e energia podem ser seleccionados de acordo com os requisitos da aplicação. O eixo 6 pode rodar com liberdade alargada. Importante: Para poder instalar a unidade CiRo, é necessário um kit de adaptação para o seu modelo específico de robô. Os kits de adaptação podem ser encontrados no separador "Opções". Interface mecânica - ISO 9409-1-50-4-M6 Interface mecânica (ferramenta) - ISO 9409-1-80-5-M5 Carga útil do robô - 10 kg | 22 lb Fz - ± 100 N | ± 22 lb Mz - ± 100 Nm | ± 900 lbf-in Mx/My - ± 100 Nm | ± 900 lbf-in Peso - 1.2 kg | 2,7 lb Centro de gravidade (Z) - + 32 mm Rotação máxima - ± 250° Tamanho máximo do feixe de mangueiras - 7 x Ø6 mm mangueira Temperatura de funcionamento - +10°C - +50°C | 50 °F - 120 °F
