Junta rotativa para ar S100-8EE
8 passagenspara robôcompacta

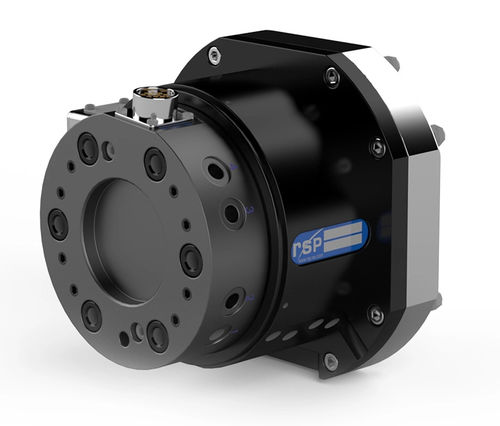

Junta rotativa para ar - S100-8EE - Robot System Products AB - 8 passagens / para robô / compacta
Junta rotativa para ar - S100-8EE - Robot System Products AB - 8 passagens / para robô / compacta
Junta rotativa para ar - S100-8EE - Robot System Products AB - 8 passagens / para robô / compacta - imagem - 2
Junta rotativa para ar - S100-8EE - Robot System Products AB - 8 passagens / para robô / compacta - imagem - 3
Guardar nos favoritos
Comparar


Características

Fluido
para ar
Número de passagens
8 passagens
Aplicações
para robô
Outras características
compacta
Pressão

MÁX: 10 bar
(145 psi)

MÍN: 0 bar
(0 psi)

Descrição

Para carga útil do robot de 100 kg Permite a rotação contínua do eixo 6 Maior mobilidade Reduz a interferência do conjunto de mangueiras Maximiza a vida útil do conjunto de mangueiras Com o giro RSP S100, o eixo 6 pode girar livremente. O desgaste do conjunto de mangueiras diminui, enquanto o tempo de atividade e a produtividade aumentam. Se as articulações forem utilizadas com os nossos conjuntos de mangueiras, os eixos 4 e 5 também podem rodar livremente. A gama completa de trabalho do robot pode ser utilizada. A RSP desenvolveu a sua própria solução patenteada de anel deslizante para maximizar a fiabilidade. Interface mecânica - ISO 9409-1-100-6-M10 Carga útil do robô - 100 kg | 220 lb Temperatura de trabalho - +10°C - +50°C | 50 °F - 120 °F Fz - ± 1000 N | ± 220 lb Mz - ± 1000 Nm | ± 8800 lbf-in Mx/My - ± 1000 Nm | ± 8800 lbf-in Peso - 5.7 kg | 12,57 lb Altura - 1,5 m 142 mm | 5,59 pol Ligação de ar, entrada - G 1/8" (8x) Ligação de ar, saída - G 1/8" (8x) Caudal de ar por canal - 600 l/min | 21,19 CFM Qualidade do ar - Ar filtrado sem óleo e sem água, com um teor máximo de partículas de 25µm Classe IP - IP 54 Total de sinais - 19 Sinais dedicados ao lado do robot - 2 (0 V e 24 V) Sinais dedicados do lado da ferramenta - 2 (0 V e 24 V) Sinais disponíveis para a ferramenta - 17 Corrente nominal - 1 A Ligação do lado do robot - Souriau 23p Macho Ligação do lado da ferramenta - Souriau compacto 19p Fêmea

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Robot System Products AB
