Para carga útil do robot de 350 kg
Permite a rotação contínua do eixo 6
Maior mobilidade
Reduz a interferência do conjunto de mangueiras
Maximiza a vida útil do conjunto de mangueiras

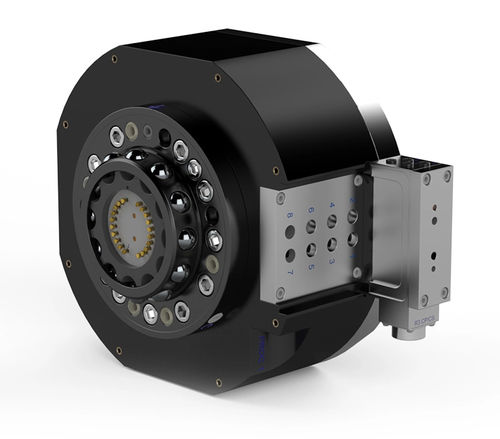

O trocador de ferramentas giratório STC350 da RSP é uma combinação única de um trocador giratório e um trocador de ferramentas. Como único fornecedor, oferecemos funções integradas de troca de ferramentas e de rotação, que combinam a rotação livre do eixo 6 com compacidade e extensão mínima da placa de ferramentas do robot. Os trocadores de ferramentas giratórios da RSP unem o melhor de duas tecnologias e, juntamente com a nossa própria solução de anel deslizante desenvolvida e patenteada, proporcionam uma fiabilidade maximizada.
Categoria de produto -
Trocadores de ferramentas giratórios
Interface mecânica -
ISO 9409-1-160-11-M12
Carga útil do robô -
350 kg | 800 lb
Temperatura de trabalho -
+10°C - +50°C | 50 °F - 120 °F
Fz -
± 3500 N | ± 800 lb
Mz -
± 3500 Nm | ± 31000 lbf-in
Mx/My -
± 3500 Nm | ± 31000 lbf-in
Peso -
23 kg | 50,7 lb
Altura - 1,5 m
142 mm | 5,59 pol
Canais de ar dedicados -
2 (TC aberto e TC fechado)
Canais de ar disponíveis para a ferramenta -
6
Fluxo de ar por canal -
800 l/min | 28,28 CFM
Qualidade do ar -
Ar filtrado sem óleo e sem água, com um teor máximo de partículas de 25µm
Sinais totais -
14
Sinais dedicados ao lado do robot -
5 (GND, 0 V, 24 V, TC acoplado e TC desacoplado)
Sinais disponíveis para a ferramenta -
9
Corrente nominal -
2 A
Ligação do lado do robot -
Souriau 23p Macho
---
