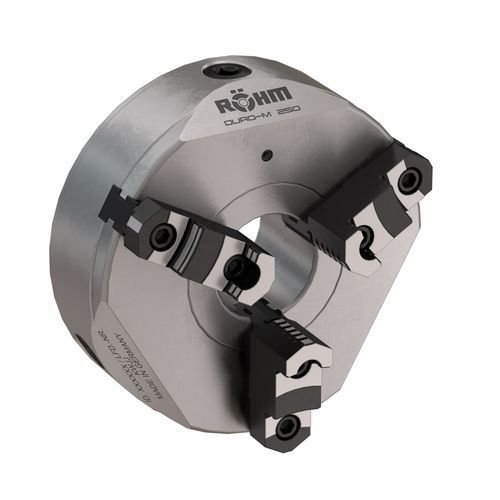

Placa de torno com anel espiral DURO-M

de fixação manualcom 3 castanhasem aço

O Duro-M é um mandril de rolagem de engrenagem manual com mandíbulas de furo passante, perfuração e torneamento com montagem cilíndrica. É utilizado principalmente em tornos convencionais para a maquinação de peças torneadas. Características físicas Corpo da bucha (e todos os outros componentes) em aço Fixação cêntrica através de anel de rolagem Placa de rolagem forjada e altamente temperada, os flancos da rosca são rectificados em ambos os lados. Os mordentes do mandril são rectificados para garantir a concentricidade Acionamento zero determinado na fábrica como acionamento de precisão A velocidade máxima permitida foi fixada de modo a que 1/3 da força de aperto esteja disponível como força de aperto residual se for aplicado o aperto máximo e o mandril estiver equipado com os mordentes mais pesados. As maxilas não devem ultrapassar o diâmetro exterior do mandril. O mandril deve estar em perfeitas condições. Deve ser respeitada a especificação DIN 6386 Parte 1. Força de aperto de acordo com a norma DIN 6350: A força de aperto é a soma total de todas as forças dos mordentes que actuam radialmente sobre a peça de trabalho estacionária. As forças de aperto indicadas são valores aproximados. Aplicam-se a mandris em perfeitas condições, lubrificados com massa lubrificante Röhm F80. Âmbito de fornecimento: mandril, chave de acionamento, mordentes. Área de aplicação Fixação convencional de tornos horizontais e verticais, bem como de fresadoras, mesas rotativas e dispositivos de divisão. Predominantemente para utilização na produção individual ou em pequenos lotes ou em oficinas de reparação. Fixação de peças simétricas em rotação para torneamento e fresagem. Vantagens Elevada concentricidade até 0,02 mm Mordentes com acabamento em bronze Contorno de interferência mínima Transmissão de força óptima Borda de gotejamento para líquido de refrigeração
