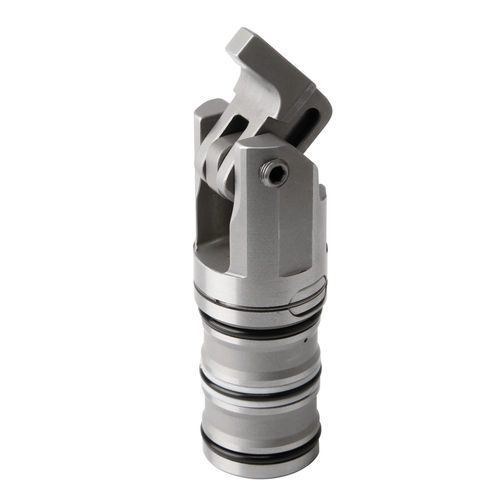

Grampo compacto B1.8271

hidráulicopara peças a usinarde pequenas dimensões

Grampo mini-compacto Vantagens ● Dimensões mínimas (Ø 22 mm) ● Corpo parcialmente imerso ● Integração com economia de espaço através de um princípio de fixação patenteado ● A caixa pode ser girada em 360° ● Montagem sem tubos ● Fixação da peça de trabalho sem cargas laterais ● Alavanca de aperto estreita ● Borda raspadora metálica ● Posição de montagem: qualquer As abraçadeiras mini compactas são projetadas para aplicação em acessórios de fixação hidráulica onde o fornecimento de óleo é efetuado através de canais perfurados no corpo do acessório. Graças ao pequeno diâmetro da caixa de apenas 22 mm, a abraçadeira mini-compacta pode ser instalada em locais onde até agora não havia espaço suficiente para um elemento de fixação hidráulico. Em dispositivos de fixação múltiplos, a distância mínima entre cilindros é de 28 mm. Uma reentrância de aperto na peça de trabalho um pouco mais larga do que a alavanca de aperto é suficiente para o aperto. Aplicações típicas são: - Dispositivos de fixação para peças pequenas e peças de trabalho muito sensíveis à deformação - Múltiplas fixações de fixação com muitas peças de trabalho que estão bem dispostas - Fixações de montagem - Fixações de fixação para usinagem de vários lados e usinagem completa - Dispositivos de indexação rotativos em centros de usinagem horizontal e vertical tipo cartucho força de aperto 1,3 kN dupla ação pressão máx. de funcionamento 200 bar curso de aperto utilizável: 5 mm caudal adm. 5 cm³/s pressão mínima 20 bar
