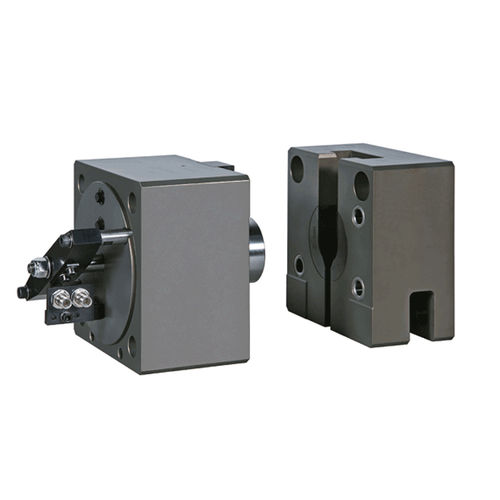

Sistema de aperto hidráulico 4.2900 series

para prensa transferautomáticorápida ponto zero

- Centragem, acoplamento e fixação automáticos de calhas de aperto em prensas de transferência - O acoplamento é utilizado sempre que é necessária a máxima força de aperto com elevada resistência dinâmica no mais pequeno espaço Em contraste com os sistemas convencionais, o novo design do acoplamento é tal que todos os componentes para posicionamento, centragem, aumento da força de aperto e monitorização da posição estão integrados na parte ativa do acoplamento que está firmemente ligada à prensa. A parte passiva do acoplamento de carril de aperto não tem quaisquer peças móveis. Para manter o peso do acoplamento baixo, as carcaças das partes ativa e passiva são feitas de alumínio de alta resistência com revestimento duro. Ao colocar as duas metades do acoplamento em posição (inserção da calha de aperto), estas são pré-centradas por elementos de guia. Durante o aperto, os pinos de posicionamento da parte ativa estendem-se e fixam-se nos furos da parte passiva. Através deste tipo de centragem, obtém-se uma elevada repetibilidade. A força de aperto é acumulada através de um tirante e mantida de forma autoblocante. Um sistema compacto de monitorização da posição instalado no elemento é facilmente adaptável a um sistema de barramento, o que garante um posicionamento e uma fixação exactos. Como opção, os acoplamentos de ação rápida para energia, ar comprimido e óleo hidráulico podem ser concebidos de acordo com as especificações do cliente.
