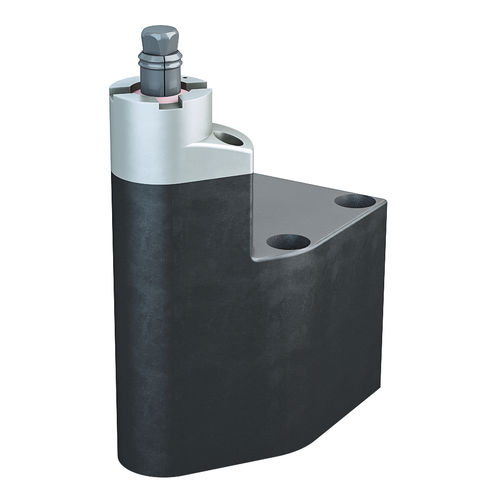

Grampo para brocagem B1.486

de acionamento hidráulicode dupla açãocompacto

A abraçadeira de furo operada hidraulicamente é particularmente adequada para fixação em peças de trabalho com furos lisos na superfície de apoio de 8 a 12 mm de diâmetro. A peça de trabalho é colocada diretamente sobre a superfície endurecida da abraçadeira do furo e não será deformada durante a fixação. Uma vez que a fixação é feita dentro do furo, as superfícies restantes estão livres para usinagem em 5 lados. Vantagens ● Fixação axial em furos lisos simples ● É possível maquinar a partir de 5 lados ● Design excêntrico compacto para espaço limitado ● Diferentes alturas de apoio ● Altura do suporte endurecido ● Troca fácil de buchas de fixação e parafuso de fixação ● Componentes protegidos contra corrosão ● 3 funções de monitoramento pneumático podem ser conectadas ● Conexão separada para proteção de pressão de ar positiva ● Alimentação hidráulica e pneumática através de canais perfurados ● Parafusos de purga de ar integrados ● Posição de montagem: qualquer Verificação e fixação pneumática do assento Monitoramento furos Ø 8 - 12 mm dupla ação pressão máx. de funcionamento 120 bar
