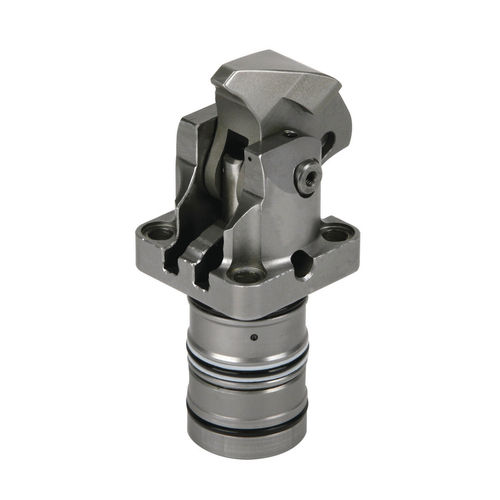

Grampo hidráulico B1.827, B1.828

de dupla açãocompacto

Abraçadeiras compactas Vantagens ● Dimensões mínimas ● Montagem sem tubos ● Borda raspadora metálica para haste de pistão ● Alavanca de aperto pode ser girada em pequenas reentrâncias ● Fixação da peça de trabalho sem cargas laterais ● Carga e descarga sem impedimentos do dispositivo de fixação ● Alavanca de aperto longa adaptável à peça de trabalho ● Posição de montagem: qualquer As abraçadeiras compactas são projetadas para aplicação em acessórios de fixação hidráulica onde o fornecimento de óleo é efetuado através de canais perfurados no corpo do acessório. Devido ao espaço mínimo necessário, a abraçadeira compacta é especialmente adequada para fixações de fixação com pouco espaço para a instalação de elementos de fixação hidráulicos. Uma reentrância de aperto na peça de trabalho um pouco mais larga do que a alavanca de aperto é suficiente como superfície de aperto. Aplicações típicas são: - Dispositivos de indexação rotativos em centros de usinagem horizontal e vertical - Fixações de fixação para usinagem de vários lados e usinagem completa - Múltiplas fixações de fixação com muitas peças de trabalho que estão bem dispostas - Sistemas de teste para motores, engrenagens, etc. - Linhas de montagem tipo cartucho e flange, com monitoramento de posição pneumático opcional dupla ação pressão máx. de serviço 250 bar força máx. de aperto: 2,5 - 10,5 kN curso de aperto utilizável: 4.5 - 8,5 mm caudal adm. 4 - 25 cm³/s
