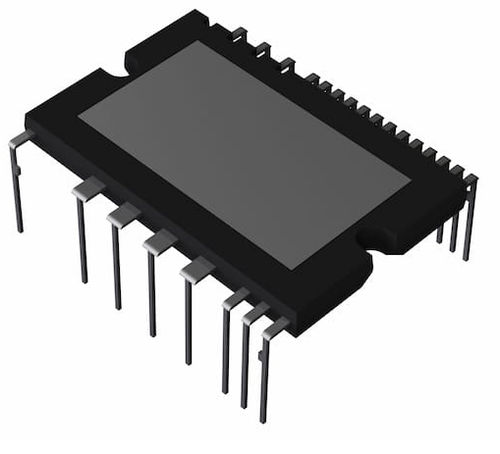

Módulo de potência inteligente de IGBT BM64375S-VA

módulo de Potência Inteligente (IPM) IGBT de 600V O BM64375S-VA é um módulo de alimentação inteligente composto por controladores de porta, díodos de arranque, IGBTs e díodos fly wheel. inversor trifásico DC/AC Emissor aberto de IGBT do lado inferior Díodo de bootstrap incorporado Condutor de porta IGBT do lado alto (HVIC): Processo SOI (Silicon On Insulator), Circuito de acionamento, Mudança de nível de alta tensão, Limite de corrente para o díodo de bootstrap, Controlo da alimentação de subtensão bloqueada (UVLO) Condutor de porta IGBT de lado baixo (LVIC): Circuito de acionamento, proteção contra corrente de curto-circuito (SCP), Controlo da alimentação sob tensão bloqueada (UVLO), Desligamento térmico (TSD), Saída de temperatura por sinal analógico (VOT) Sinal de falha (LVIC) Correspondente a SCP (IGBT do lado baixo), TSD, falha UVLO Interface de entrada 3.3V, 5V Line Reconhecido pela UL: UL1557 Ficheiro E468261
