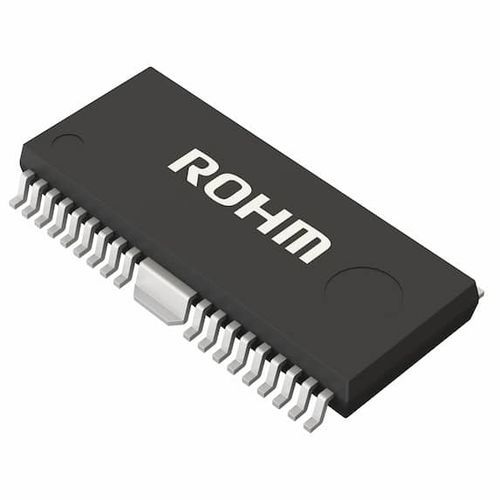

Controle de motor ponte H BD63150AFM

para motor CC

BD63150AFM é um motor de canal H incorporado para motor de escova DC. Este driver pode facilitar o baixo consumo de energia através do controlo directo de corrente constante PWM ou PWM. Existem circuitos de protecção incorporados neste CI. É possível emitir um sinal de detecção anormal para Wired-OR que notifica cada operação do circuito de protecção, o que contribui para estabelecer uma alta fiabilidade. Entrada de alimentação única (tensão nominal de 50V) Corrente nominal de saída (pico): 5.0A(6.0A) Baixa saída de DMOS ON-Resistance Avançar, Reverter, Travar, Abrir Função de poupança de energia Controlo externo de PWM Controlo de corrente constante PWM (função de limite de corrente) Função de Cancelamento de Ruído de Espigão Incorporado (filtro de ruído externo é desnecessário) Condutor para motor de escova DC Resistência de tracção de entrada lógica embutida Circuito de Prevenção de Condução Cruzada Sinal de detecção de saída durante estados anormais(Wired-OR) Circuito de Protecção contra sobre-corrente (OCP) de desligamento térmico (TSD) Circuito de bloqueio de voltagem (UVLO) Circuito de bloqueio por sobretensão (OVLO) Prevenção de Fornecimento Fantasma (protege contra mau funcionamento quando o fornecimento de energia é desligado) Pacote HSOP-M36
