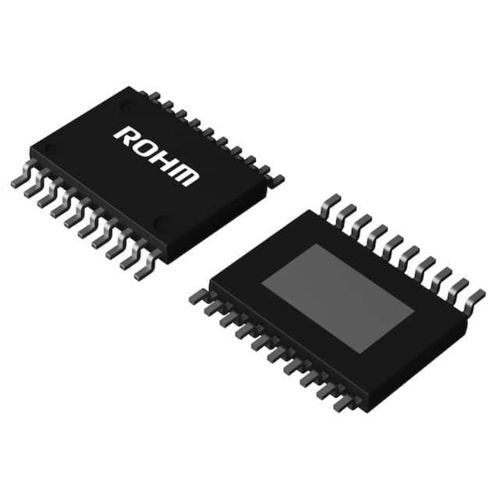

Controle de motor de passo BD63610AEFV

DC

BD63610AEFV é um condutor bipolar de baixo consumo que é conduzido por corrente PWM. A tensão nominal de alimentação do dispositivo é de 36V, e a corrente nominal de saída é de 0,8A. O modo de condução CLK-IN é adoptado para a interface de entrada, e o modo de excitação corresponde ao modo FULL STEP, modo HALF STEP. Além disso, a fonte de alimentação pode ser accionada por um único sistema, o que simplifica o desenho. Corrente nominal de saída (CC) 0.8A Baixa resistência de saída em DMOS Modo de condução CLK-IN Corrente constante PWM (outras oscilações) Função de cancelamento de ruído de pico embutido (filtro de ruído externo é desnecessário) Funcionalidade completa, a meio passo Interruptor de modo de excitação de tempo livre Rotação normal e função de comutação de rotação inversa Função de poupança de energia Resistência de tracção de entrada lógica incorporada Função de reinicialização da ligação Circuito de desligamento térmico (TSD) Circuito de protecção contra sobre-corrente (OCP） Circuito de bloqueio de subtensão (UVLO) Circuito de bloqueio de sobretensão (OVLO) Prevenção de Abastecimento Fantasma (protege contra mau funcionamento quando o fornecimento de energia é desligado) Pacote microminiatura, ultra-fino e de alta radiação de calor (tipo metal exposto)
