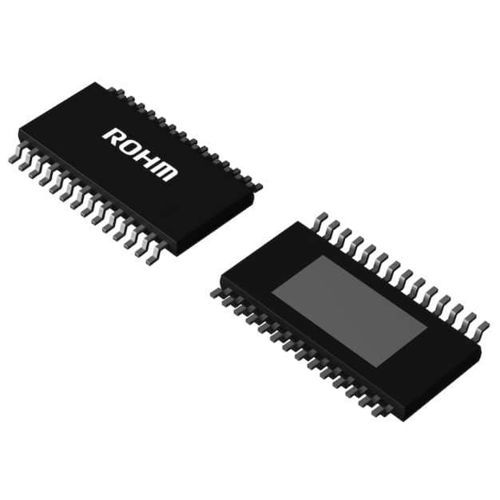

Controle de motor ponte H BD62210AEFV

para motor CC

BD62210AEFV é um motor incorporado de 2 canais da ponte H para 2 motores de escovas CC ou 1 motor passo-a-passo. Este driver pode facilitar o baixo consumo de energia através do controlo directo de corrente constante PWM ou PWM. Existem circuitos de protecção incorporados neste CI. É possível emitir um sinal de detecção anormal para Wired-OR que notifica cada operação do circuito de protecção, o que contribui para estabelecer uma alta fiabilidade. Entrada de alimentação única (tensão nominal de 36V) Corrente nominal de saída (pico) : 1.0A (1.5A) Baixa saída de DMOS de baixa resistência Avançar, Reverter, Travar, Abrir Função de poupança de energia Controlo externo de PWM Controlo de corrente constante PWM (função de limite de corrente) Função de Cancelamento de Ruído de Espigão Incorporado (o filtro de ruído externo é desnecessário) Condutor para 2 motores de escova DC Condutor para 1 motor passo-a-passo FULL STEP, HALF STEP (motor passo-a-passo de condução) µSTEP Drive by External DAC (driving stepper motor stepper) Resistência de tracção de entrada lógica embutida Circuito de Prevenção de Condução Cruzada Sinal de detecção de saída durante estados anormais (Wired-OR) Circuito de Encerramento Térmico (TSD) Circuito de protecção contra sobre-corrente (OCP) Circuito de bloqueio de voltagem (UVLO) Circuito de bloqueio por sobretensão (OVLO) Prevenção de Fornecimento Fantasma (protege contra mau funcionamento quando o fornecimento de energia é desligado) Pinos Adjacentes Protecção Curta Protecção de Montagem Invertida Microminiatura, ultra-fina e alta radiação de calor (tipo metal exposto) pacote HTSSOP-B28
