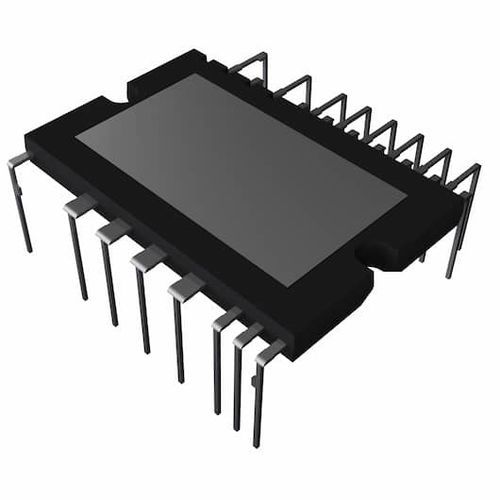

Módulo de potência inteligente de IGBT BM63767S-VC

O BM63767S-VC é um módulo de alimentação inteligente composto por controladores de porta, díodos de arranque, IGBTs e díodos de volante. inversor trifásico DC/AC Emissor aberto de IGBT do lado inferior Díodo de bootstrap incorporado Condutor de porta IGBT de lado alto (HVIC): Processo SOI (Silicon On Insulator), circuito de acionamento, mudança de nível de alta tensão, limite de corrente para o díodo de bootstrap, controlo de alimentação bloqueado por subtensão (UVLO) Condutor de porta IGBT de lado baixo (LVIC): Circuito de acionamento, proteção contra corrente de curto-circuito (SCP), bloqueio de subtensão da alimentação de controlo (UVLO), paragem térmica (TSD) Sinal de falha (LVIC) correspondente a SCP (IGBT de lado baixo), TSD, falha UVLO Interface de entrada Linha de 3,3V, 5V
