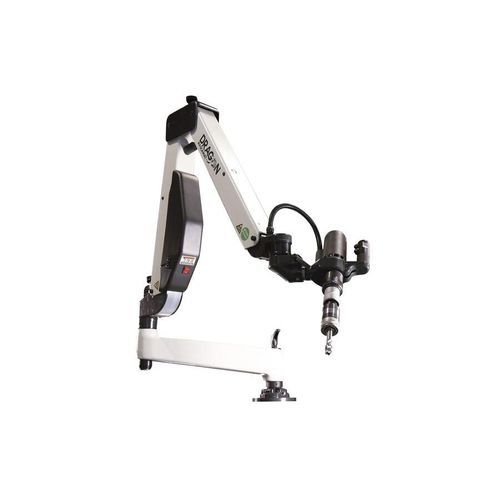

Máquina de rosquear elétrica DRAGON

com braço articuladoverticalautomática

Podemos considerar a utilização da máquina R-Dragon idêntica à R-Tiger, mas com a vantagem de ter muito mais área de trabalho, devido ao comprimento dos braços. A máquina é constituída por um suporte radial que suporta os dois braços articulados que podem ser regulados através dos volantes de regulação para os posicionar de acordo com a conveniência do operador A cabeça multiposições é um dispositivo de articulação giratória dupla que permite bloquear e desbloquear os dois pinos giratórios para posicionar a cabeça e mantê-la bloqueada, de modo a funcionar em qualquer posição espacial. Através da base, com três parafusos M8, a máquina pode ser fixada a uma mesa ou bancada de trabalho. Esta fixação também pode ser obtida através de um simples grampo. Motor elétrico de alta frequência. Potência 0,55 Kw. Monofásico (220V ou 110). Tensão de alimentação do motor: 200-240 V. 50/60 Hz. Menor velocidade: 90 rpm - Maior velocidade: 2.100 rpm Para trabalhar em qualquer posição espacial, mantendo sempre a perpendicularidade ao plano de trabalho, independentemente da posição do braço. Área de trabalho Raio: 2.255 mm Altura: 1.139 mm Porta-ferramentas de troca rápida Está disponível uma vasta gama de suportes para machos, todos eles COM ou SEM embraiagem, para além de outros suportes de fixação rápida para diferentes ferramentas, tais como brocas, ferramentas de afundar, matrizes de roscar, chaves de caixa, etc. Porta-ferramentas com embraiagem de segurança para não deslizar quando atinge o fundo do furo. Tipo 1 Ø19 mm: gama de capacidades M2-M16 (para os módulos 1050, 750, 550, 300 rpm); Tipo 2 Ø31 mm: gama de capacidades M6-M30 (para os módulos 170, & 90 rpm). Porta-ferramentas sem embraiagem de segurança para a fixação de diferentes ferramentas com haste cilíndrica e cubo de acionamento.
