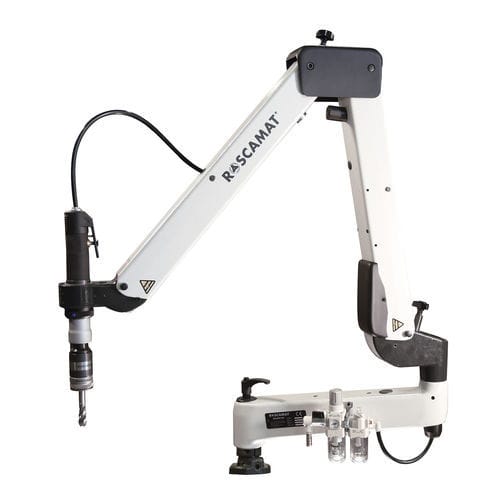

Máquina de rosquear pneumática ROSCAMAT 500

com braço articuladoverticalhorizontal

No que respeita ao desempenho, a unidade R-500 pode ser considerada idêntica à unidade R-400, com a vantagem de ter uma área de trabalho maior graças aos braços mais longos. A máquina é constituída basicamente pelos seguintes elementos: braço radial, articulação de cotovelo bloqueável, braço basculante e cabeça. O motor de ar comprimido está acoplado a este último. Através do pé e por meio de três parafusos M10, a máquina pode ser fixada a uma mesa ou bancada de trabalho. Esta fixação pode também ser obtida por meio de uma simples pinça. O braço radial e o braço basculante giram em torno de si próprios. A máquina incorpora uma unidade de manutenção do ar (filtro + regulador + lubrificador) para o correto funcionamento do motor. O sistema modular que consiste numa série de 7 módulos de troca rápida (redutores) é fornecido para acoplamento ao motor. Deste modo, estão disponíveis 7 velocidades de saída (90, 170, 300, 550, 750, 1050, 2100 rpm) que permitem adaptar a velocidade da torneira a cada tipo de rosca. O punho permite equilibrar o braço basculante e posicioná-lo à vontade do operador. O sistema modular admite os suportes de machos de troca rápida com ou sem embraiagem de segurança em função do trabalho previsto (furos cegos ou passantes). Capacidade de roscagem desde M2 até M24 (M27). Para trabalhar em qualquer posição espacial, mantendo sempre a perpendicularidade ao plano de trabalho, independentemente da posição do braço. Área de trabalho Raio: 2.255 mm Altura: 1.139 mm
