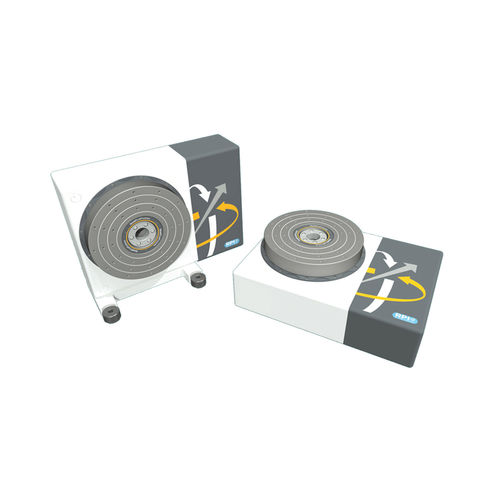

Mesa rotativa indexadora acionada por motor QuadDualPurpose

horizontalverticalde alta precisão

QuadDualPurpose EIXO ROTATIVO ADICIONAL PARA MÁQUINAS DE MEDIÇÃO DE COORDENADAS DE ALTA PRECISÃO. TODOS OS PRODUTOS DO QUADRANTE SÃO COMPATÍVEIS COM A ISO 10360 PARTE 3. Eixos rotativos de precisão desenvolvidos especificamente para aumentar a flexibilidade, produtividade e eficiência da sua CMM. Sistema versátil com a opção de montar peças tanto na horizontal como na vertical para inspecção, tais como grandes pás do motor aéreo a partir da frente do motor. Capacidade de medição: - Aplicações horizontais ou verticais - Tamanhos Ø250mm, Ø300mm, e Ø400mm - Altura total 225mm (eixo vertical) - Altura da linha central 240mm (eixo horizontal) - Capacidades de carga de até 1.000kgs - Momento de carga até 500Nm - Grampo pneumático potente (opcional) - Precisão angular 2 segundos de arco - Repetibilidade angular 0,5 segundos de arco
