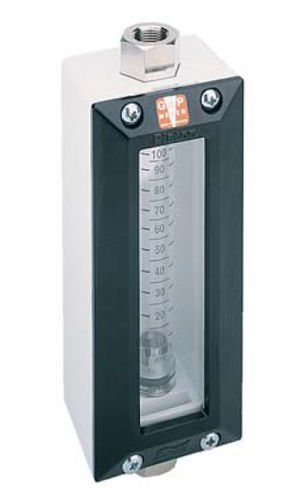

Medidor de vazão de área variável GU

para líquidosverticalde vidro

O tipo GU de Gapmeters é medidores de fluxo da área variável de tubo de vidro para a exposição direta do flowrate do líquido ou do gás. A carcaça de GU fornece um frame rígido robusto, apropriado montando diretamente na tubagem da planta, protegendo o tubo de vidro do esforço da tubagem e de dano aleatório da planta. A janela do perspex da segurança dá a boa visibilidade do fluxo, enquanto protegendo o operador. Um disco da ruptura da segurança na parte traseira da carcaça fornece um respiradouro do relevo para líquidos do processo, em caso de dano do tubo de vidro. Os medidores de fluxo do VA do tubo de vidro são simples e de confiança na operação, e instantâneos na resposta - oferecem o visualisation de fluxo ao operador, e a rotação do flutuador dá a confirmação do desempenho correto do medidor. Os tubos e os flutuadores padrão oferecem a baixa linha perda de pressão e um 100mm de alta resolução escala linear, fundida no tubo de vidro. O fluxo fluido verticalmente para cima através do tubo de vidro afilado faz com que o flutuador levante-se a uma posição de equilíbrio. A taxa de fluxo é medida na escala do tubo de fluxo, ao longo da borda superior do flutuador. Os tubos de vidro de borosilicate são escalados individualmente de acordo com exigências de clientes, e fluem individualmente calibrado. CARACTERÍSTICAS Construção robusta Indicação imediata do visual da taxa de fluxo Apropriado para a instalação em tubagem unsupported Tubo de fluxo escalado para algum gás e a maioria de líquidos Segurança abrigada para a proteção do operador Flowtubes permutáveis do local 140mm
