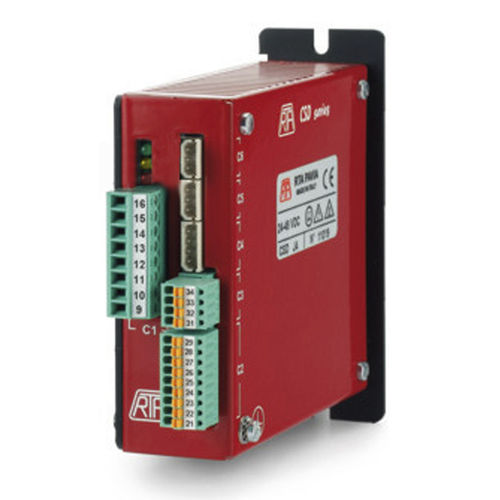

Controle de motor de passo CSD J4

controlador de movimentoDC

► Série de accionamentos de chopper bipolar ministep com um controlador de movimento programável integrado que pode ser utilizado - para a interface, através da linha de série RS485, com um sistema de controlo central - como unidade independente. ► Presença de uma entrada analógica dedicada para a definição da velocidade-alvo do motor. ► Objetivo: aplicações de baixo consumo que necessitem de um controlador de movimentos programável com motores de pequena dimensão. ► Função de micro-passo até 4.000 passos/rot. definição da velocidade-alvo do motor amostrada no início da sequência de movimento (antes de o motor começar a funcionar). ► Controlador de movimentos programável que permite a ligação de até 48 accionamentos numa única linha de série. não são necessárias ventoinhas externas: ideal para montagem no interior de um armário elétrico metálico e para aplicações autónomas. CONTROLADOR DE MOVIMENTO PROGRAMÁVEL ► Comunicação através da linha de série RS485; podem ser ligados até 48 accionamentos numa única linha de série. Uma instrução pode ser transmitida a todos os accionamentos. ► Vários tipos de instruções disponíveis, como por exemplo: marcha indexada com rampa, marcha livre com rampa, marcha indexada sem rampa, marcha com uma distância de travagem programável, pesquisa zero. O espaço pode ser programado em modo relativo ou absoluto (linear ou circular). ► Número de passos para rampa indexada até ± 8.338.607 em modo relativo ou absoluto, velocidade de 1 a 24.000 Hz em resolução padrão e de 1 a 48.000 Hz em alta resolução, tempos de rampa de 16 a 1440 mseg. ► Disponibilidade de instruções para desenvolver programas de movimento como, por exemplo: salto condicional, atraso de tempo, bloqueio e recuperação de programa, gestão de E/S, ciclo FOR NEXT.
