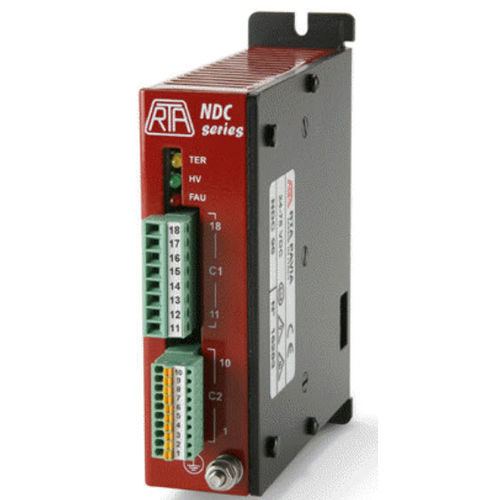

Controle de motor de passo NDC 94

DC

► Série de accionamentos de chopper bipolar ministep, adequados para acionar motores passo a passo bifásicos de média potência, com quatro, seis ou oito terminais. ► Solução compacta, fácil de utilizar e económica. Este sistema foi concebido para uma montagem fácil no interior de um quadro elétrico metálico. ► Público-alvo: aplicações de média e média-baixa potência sem requisitos de configuração especiais, mas que necessitem de um excelente desempenho dinâmico, elevada fiabilidade, baixo ruído acústico e redução das vibrações mecânicas. ► Função de micro-passo até 4.000 passos/rot. ► Função de amortecimento eletrónico para maior redução do ruído acústico e das vibrações mecânicas a baixa e média velocidade. ► Conectores separados para sinais lógicos e ligações de alimentação. sinais de entrada e saída opto-isolados e diferenciais facilitam a interface com os sistemas de controlo mais utilizados. ► Versão: acionamento alojado numa caixa metálica de 110 x 108 x 34 mm, equipada com conectores de encaixe. ► Gama de tensões de funcionamento: 24-75 VDC. ► Gama de corrente: 0,6-2 Amperes. Definição de até oito valores possíveis através de um dip-switch. ► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 passos/revolução. Regulação por meio de um dip-switch. ► Redução automática da corrente com o motor parado. ► Protecções: -Proteção contra subtensão e sobretensão. -Proteção contra um curto-circuito nas saídas do motor. -Proteção contra sobreaquecimento com sensor térmico. ► Entradas opto-isoladas compatíveis com sinais de controlo diferenciais. ► Possibilidade de desligar a corrente do motor com um sinal lógico externo. ► CHOPPER de alta eficiência com saída da fase final MOSFET.
