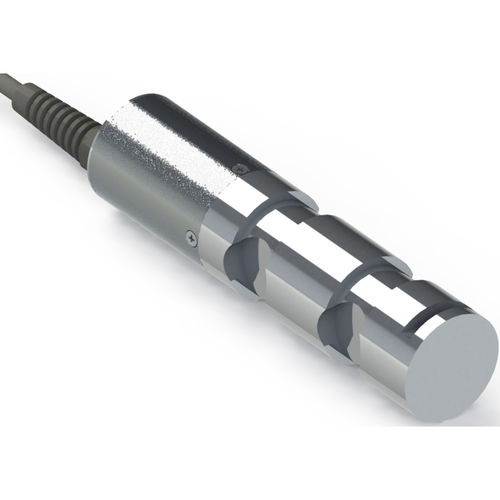

Célula de carga de tensão/compressão MD5005S

tipo beamstrain gaugedigital

As células de carga de pinos são utilizadas para medir o peso aplicado na parte central do transdutor (área G) em comparação com as duas extremidades das células de carga (área E). O corpo da célula de carga é realizado com uma superfície cilíndrica rectificada para permitir a instalação do mecanismo de rolamento na parte central. Garante que os transdutores são ligados às duas extremidades, mantendo o eixo de medição corretamente orientado no eixo da força que deve ser medida. Estas células de carga foram concebidas para utilização e ambientes industriais difíceis, onde a segurança é fundamental. O fator de segurança varia consoante o modelo e pode atingir 200% contra sobrecargas mecânicas, para cargas estáticas ou quase estáticas. Os transdutores são concebidos graças à análise FEA, de modo a obter a melhor geometria de funcionamento. O corpo da célula de carga pode ser realizado em aço de alta resistência ou em aço inoxidável 17-4 PH, de acordo com as necessidades do cliente e da aplicação. Existem diferentes versões dos transdutores: Versão S (standard): produção standard Versão L (longa): realizada de acordo com os pedidos dos clientes Os transdutores MD têm uma sensibilidade típica de 1 mV/V e estão disponíveis com eletrónica incorporada, com saída analógica ou digital.
