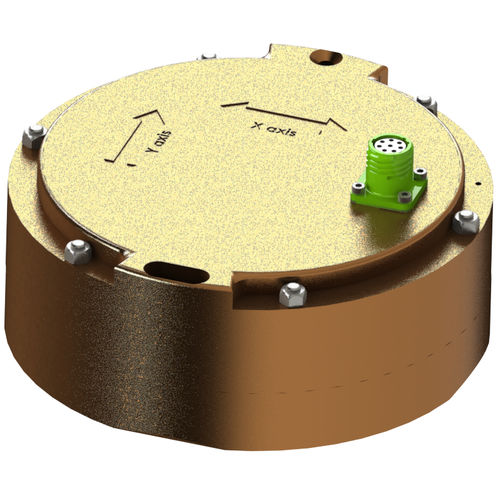

Sensor de inclinação de 2 eixos ES291D41

digitalMEMSrobusto

- Medição da inclinação em dois eixos, em relação ao horizonte, até ±45° - Medição da rotação num único eixo, sobre uma superfície vertical, até ±180° - Protocolos Modbus ou CANopen - Ligação PROFIBUS (opcional) - preciso, robusto e económico Os transdutores da série ES291 têm um sensor MEMS de silício monocristalino incorporado para medir a inclinação (com referência vertical absoluta), bem como a aceleração nos eixos X e Y. Os sensores MEMS podem medir tanto acelerações estáticas como dinâmicas, pelo que podem também ser utilizados para medir inclinações que são tipicamente acelerações estáticas. Os sensores MEMS medem a aceleração e a inclinação por meio de um condensador diferencial cujas partes se movem quando é aplicada uma diferença de aceleração e de inclinação. Os sensores MEMS são extremamente robustos e podem suportar choques e vibrações fortes, com a vantagem de serem miniaturizados e com uma boa relação preço/desempenho. A série ES291 permite medir, com precisão e alta resolução, acelerações e inclinações nos eixos X e Y, com referência vertical absoluta. Quando os eixos de medição X e Y são paralelos ao horizonte, então o sensor MEMS tem a maior sensibilidade à inclinação porque a função de trabalho é sinusoidal: Inclinação (graus)= sin (aceleração/1g). Quando os eixos de medição X e Y são ortogonais ao horizonte, o sensor MEMS tem a menor sensibilidade à inclinação porque a função de trabalho é co-senoidal: Rolamento (graus)= cosseno (aceleração/1g).
