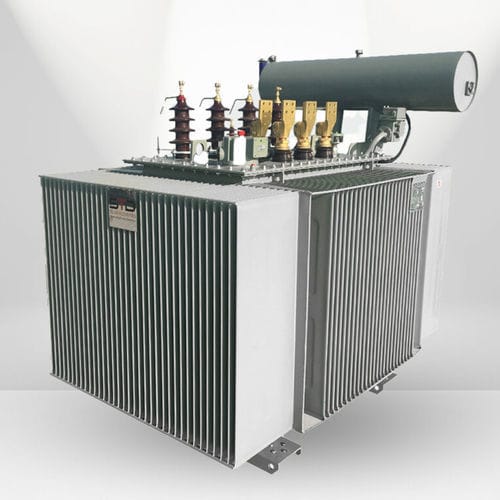

Transformador de potência

a óleoindustrialde baixa tensão

Os transformadores de respiração livre estão equipados com uma almofada de ar sob a tampa ou um conservador para permitir que o óleo se expanda, aquando das variações de temperatura. Como não é hermético, o óleo está sempre em contacto com o ar. A humidade é mantida afastada através da utilização de sais desidratantes contidos em filtros especiais (respirador). O depósito pode ser de aletas ou com radiadores. Esta conceção aplica-se a todas as potências, mas sobretudo a partir de 4000kVA. Para potências superiores e para evitar o contacto entre o óleo e o ar, é utilizado um separador de borracha (saco de borracha) ou uma almofada de azoto. Este tipo de transformador está equipado com um tanque de expansão ou conservador montado acima do tanque principal. A expansão do líquido isolante é compensada no interior do conservador pelo aumento do nível do óleo. No conservador, a parte superior do óleo está em contacto com o ar, que deve permanecer seco para evitar qualquer oxidação. Isto consegue-se admitindo o ar exterior no conservador através de um dispositivo de dessecação que contém cristais de sílica-gel. Std Transformer é um projeto, fabrico e exportação de 53 países de Transformadores imersos em óleo CARACTERÍSTICAS PADRÃO - Casquilhos de AT de acordo com a norma DIN 42531 ou EN 50180 - Casquilhos BT de acordo com a norma DIN 42530 ou EN 50386 - Comutador de derivação fora de circuito em 5 posições - Tanque de paredes onduladas - Bolsa para termómetro - Termómetro de contacto (para transformadores ≥ 630 kVA) - Relé Buchholz (a pedido ou ≥ 1000 kVA) - Olhais de elevação - Placa de identificação - Terminais de ligação à terra - Orifício com tampa para enchimento de óleo e torneira de drenagem - Rolos bidireccionais - 90°
