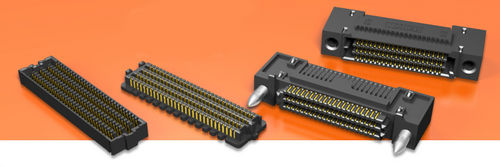

Conector DIN SEARAY™ series

de backplaneretangularpress-fit

Os produtos da Samtec SEARAY™ são a maior oferta da indústria de matrizes de campo de pinos abertos de alta velocidade e alta densidade. Eles suportam aplicativos com mais de 28 Gbps e também são certificados pela Final Inch® para recomendações de roteamento de rastreamento Break Out Region para economizar tempo e dinheiro dos projetistas. SEARAY™ Arrays de campo de pinos abertos apresentam uma grade de passo de 0,050" x 0,050" (1,27 mm x 1,27 mm) para máxima flexibilidade de aterramento e roteamento. Este sistema está disponível em alturas de pilha de 7 mm a 40 mm com até 500 contactos Edge Rate®. Arrays verticais ou em ângulo reto (Série SEAM/SEAF) e um conjunto de cabos de alta velocidade (Série SEAC) estão disponíveis em 50Ω ou 100Ω soluções. As caudas de encaixe de alta retenção (Série SEAMP/SEAFP) e uma interconexão sintonizada 85Ω (Série SEAMI) oferecem maior flexibilidade do sistema. O empilhamento de tábuas elevadas até 40 mm é conseguido através do riser de alta velocidade e alta densidade da Samtec (Série SEAR). CARACTERÍSTICAS Máxima flexibilidade de roteamento e aterramento Menores forças de inserção/extração vs. produtos de matriz típicos Desempenho até 18 GHz/par Até 500 entradas/saídas em projeto de campo de pino aberto 1.27 mm (.050") de passo e espaço economizados 0,80 mm de passo Sistema de contato Rugged Edge Rate Pode ser "zipado" durante o acasalamento/desacoplamento Terminações de cobranças de solda para facilitar o processamento Atende aos padrões de vida estendida Product™ (E.L.P.™) 7 - 17 mm de altura de pilha Vertical, ângulo reto, ajuste de pressão 85Ω sistemas
